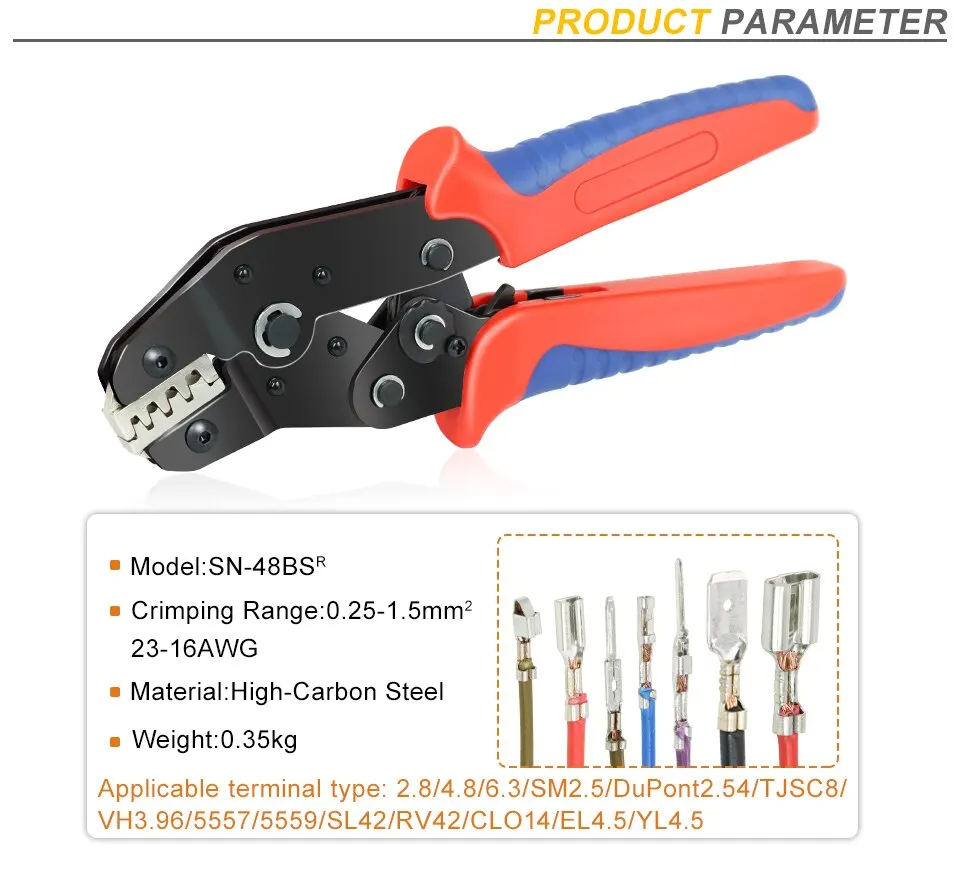

Zaciskarka konektorów nieizolowanych SN-48BS 0,25–1,5 mm²

Szczypce SN-48BS do zaciskania nieizolowanych końcówek przewodów

Zaciskarka konektorów nieizolowanych SN-48BS służy do przygotowywania połączeń w wiązkach przewodów, napraw serwisowych i montażu elektroniki. Zamiast formować końcówkę zwykłymi kombinerkami, używasz narzędzia przeznaczonego do zaciskania styków na przewodzie. To praktyczne rozwiązanie zarówno przy pojedynczej naprawie, jak i podczas wykonywania większej liczby podobnych połączeń.

Zakres przekrojów 0,25–1,5 mm² pozwala pracować z przewodami stosowanymi w elektronice i niewielkich wiązkach połączeniowych. W danych narzędzia podano również zakres 23–16 AWG. Model jest przeznaczony do końcówek Tab 2.8, Tab 4.8, Tab 6.3, SM2.5 oraz DuPont2.54. Przy doborze należy uwzględnić nie tylko oznaczenie złącza, lecz także kształt części zaciskowej styku i przekrój używanego przewodu.

Mechanizm grzechotkowy pomaga kontrolować przebieg zaciskania i ułatwia powtarzalną pracę. Konstrukcja ze stali węglowej zapewnia wytrzymałość potrzebną przy warsztatowym użytkowaniu. Forma szczypiec, opisana jako europejski typ konstrukcji, sprzyja wygodnemu chwytowi i precyzyjnemu ustawieniu końcówki. Prawidłowy efekt zależy jednak również od przygotowania przewodu i właściwego umieszczenia styku w szczękach.

Przykłady zastosowań

• Przygotowywanie przewodów z nieizolowanymi końcówkami Tab podczas montażu lub naprawy wiązek.
• Zaciskanie styków SM2.5 przy wykonywaniu połączeń między elementami urządzeń elektronicznych.
• Wykonywanie przewodów połączeniowych ze stykami DuPont2.54 do projektów elektronicznych i prac hobbystycznych.
• Wymiana uszkodzonej końcówki przewodu w serwisie, jeśli nowy styk i przekrój przewodu odpowiadają zakresowi narzędzia.

Dla kogo?

SN-48BS przyda się hobbystom, majsterkowiczom, elektrykom i serwisantom przygotowującym połączenia przewodowe. Obsługa wymaga podstawowej umiejętności doboru końcówki, odizolowania przewodu oraz ustawienia styku w szczękach. Przed wykonaniem całej wiązki warto sprawdzić próbny zacisk: przewód powinien być pewnie zamocowany, a końcówka nie może być uszkodzona.

Kompatybilność

• Końcówki Tab 2.8
• Końcówki Tab 4.8
• Końcówki Tab 6.3
• Styki SM2.5
• Styki DuPont2.54

Lista określa typy końcówek wskazane dla tego narzędzia. Nie oznacza uniwersalnej zgodności z każdym stykiem danej rodziny: przed zakupem porównaj budowę końcówki z profilem szczęk. Samo oznaczenie złącza nie zastępuje sprawdzenia, czy styk jest odpowiedni do wybranego przewodu.

Specyfikacja techniczna

• Rodzaj narzędzia: ręczne szczypce do zaciskania konektorów nieizolowanych
• Model: SN-48BS
• Seria: SN
• Zakres przekroju przewodów: 0,25–1,5 mm²
• Zakres AWG podany w opisie: 23–16 AWG
• Obsługiwane oznaczenia końcówek: Tab 2.8, Tab 4.8, Tab 6.3, SM2.5, DuPont2.54
• Mechanizm: grzechotkowy
• Materiał konstrukcji: stal węglowa
• Forma konstrukcji: typ europejski

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
