AVT1066B Miniaturowy zasilacz uniwersalny (LM317)

Kompletny zestaw do samodzielnego montażu (wymaga lutowania)

Każdy układ elektroniczny wymaga zastosowania odpowiedniego zasilacza. Doskonałym rozwiązaniem jest wykorzystanie scalonego stabilizatora monolitycznego. W kicie zastosowano układ LM317. Umożliwia on określenie napięcia wyjściowego poprzez zmianę rezystancji podłączonej do jednej z końcówek.

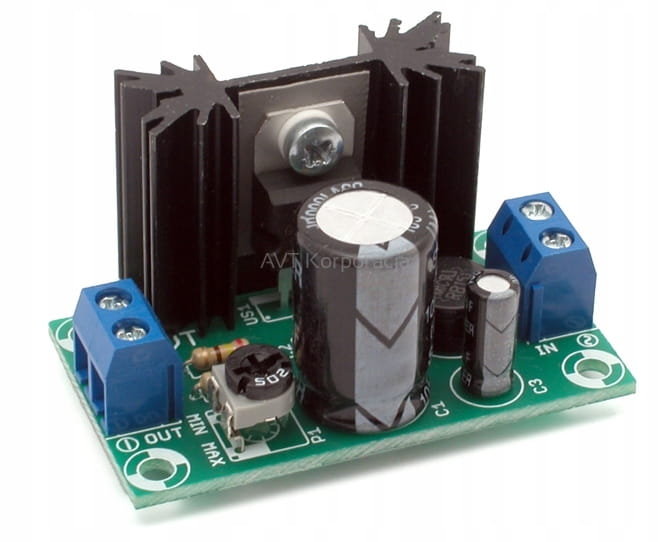

Płytka stanowi kompletny moduł zasilający, wymagający jedynie dołączenia transformatora sieciowego. Znajduje się na niej prostownik (mostek Graetza), pojemności wejściowe i układ stabilizatora. Dzielnik napięcia odpowiada za ustalenie napięcia wyjściowego, tak więc można je łatwo dostosować do wymagań zasilanego układu. Na płytce przewidziano też miejsce do zamocowania niewielkiego radiatora.

Urządzenie szczególnie polecane podczas konstruowania wszelakich układów wymagających zasilania sieciowego.

Wybrane parametry:

  • zakres napięć wyjściowych - 1,25-25 V
  • prąd wyjściowy - 1 A
  • wbudowane zabezpieczenie przeciwprzeciążeniowe i przeciwzwarciowe
  • prostownik wejściowy
  • zasilanie - 3-30 VAC (w zależności od napięcia wyjściowego)

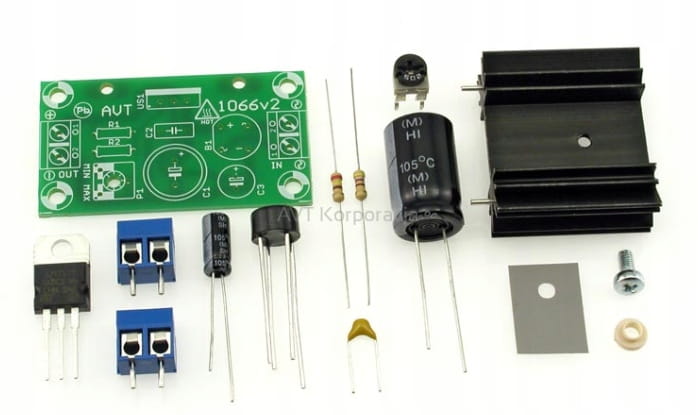

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

  • Półprzewodniki: LM317
  • Zasilanie: 3-30 VAC (w zależności od napięcia wyjściowego)
  • Wymiary płytki: 30 x 50 mm
