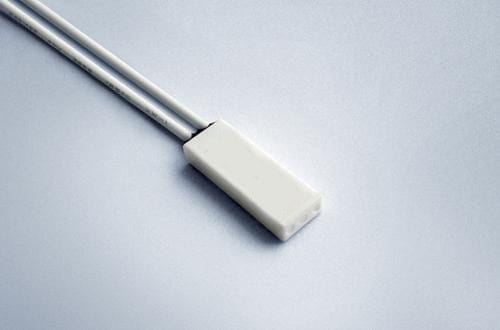

Wyłącznik termiczny bimetaliczny 5A 250V 95°C zamknięty

Wyłącznik termiczny bimetaliczny do ochrony przed przegrzaniem

Wyłącznik termiczny bimetaliczny to urządzenie zabezpieczające, które automatycznie przerywa obwód elektryczny gdy temperatura przekroczy ustawioną próg. W tym modelu próg zadziałania wynosi 95°C, a ponowne załączenie następuje około 80°C. Pracuje z prądem do 5A przy napięciu 250V AC, co czyni go uniwersalnym rozwiązaniem do małych i średnich urządzeń domowych oraz przemysłowych.

Konstrukcja bimetaliczna oznacza, że wewnątrz znajduje się taśma z dwóch połączonych metali o różnych współczynnikach rozszerzalności termicznej. Gdy temperatura rośnie, taśma się wygina i aktywuje mechanizm przerwania obwodu. To rozwiązanie jest niezawodne, nie wymaga zasilania pomocniczego i działa całkowicie pasywnie — nie potrzebuje żadnej elektroniki ani mikrokontrolera do funkcjonowania.

Typ rozwierający oznacza, że w momencie zadziałania wyłącznik otwiera (przerywa) obwód. Tolerancja temperatury ±4°C gwarantuje, że próg zadziałania nie będzie się drastycznie różnić między egzemplarzami. Wymiary kompaktowe (20×8×4,2 mm) ułatwiają montaż w ograniczonej przestrzeni.

Przykłady zastosowań

Wyłączniki termiczne bimetaliczne sprawdzają się wszędzie tam, gdzie potrzebna jest automatyczna ochrona przed przegrzaniem bez dodatkowych czujników czy elektroniki:

• Ochrona silników elektrycznych — przerywa zasilanie gdy silnik osiągnie temperatury niebezpieczne dla izolacji przewodów
• Zasilacze i transformatory — zabezpiecza przed przegrzaniem w przypadku zwarcia lub przeciążenia
• Grzałki wodne, grzejniki elektryczne, termostaty — kontrola temperatury z automatycznym wyłączeniem
• Urządzenia oświetleniowe o dużej mocy — ochrona przed przegrzaniem oprawy
• Systemy chłodzenia i wentylacja — zabezpieczenie przed przegrzaniem wentylatorów

Dla kogo?

Wyłącznik termiczny bimetaliczny jest przeznaczony zarówno dla profesjonalistów (elektrycy, serwisanci, konstruktorzy urządzeń) jak i dla hobbystów zajmujących się elektroniką i elektrotechniką. Nie wymaga specjalnej konfiguracji ani znajomości programowania — wystarczy prawidłowe podłączenie w obwód. Montaż jest prosty i może go wykonać osoba z podstawową wiedzą elektryczną.

Specyfikacja techniczna

• Prąd znamionowy: 5A
• Napięcie znamionowe: 250V AC
• Temperatura zadziałania (rozłączenia): 95°C
• Temperatura ponownego załączenia: ok. 80°C
• Tolerancja temperatury: ±4°C
• Typ wyłącznika: rozwierający (NC — normalnie zamknięty)
• Wymiary: 20×8×4,2 mm
• Typ konstrukcji: bimetaliczny

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
