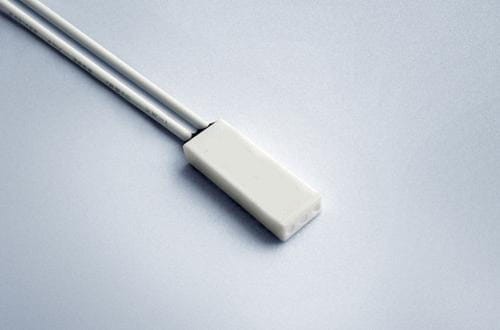

Wyłącznik termiczny bimetaliczny 5A 250V 50°C

Wyłącznik termiczny bimetaliczny — automatyczna ochrona przed przegrzaniem

Wyłącznik termiczny bimetaliczny to urządzenie zabezpieczające, które przerywa obwód elektryczny w momencie, gdy temperatura przekroczy ustaloną wartość progową. Zamiast tradycyjnego bezpiecznika czy wyłącznika automatycznego, ten typ działa na zasadzie rozszerzalności termicznej — wewnątrz znajduje się taśma bimetaliczna (dwa metale o różnych współczynnikach rozszerzalności), która pod wpływem ciepła ugina się i otwiera styk, przerywa obwód.

Ten konkretny model pracuje na napięciu 250V AC z maksymalnym prądem 5A. Rozłącza się automatycznie przy temperaturze 50°C i ponownie załącza się, gdy temperatura spadnie do około 35°C. Tolerancja temperatury wynosi ±4°C, co zapewnia przewidywalność działania — wiesz dokładnie, w jakim zakresie temperatur urządzenie zadziała. Jest to wyłącznik typu rozwierającego, co oznacza że rozłącza obwód całkowicie, a nie tylko zmniejsza przepływ prądu.

Kompaktowe wymiary (20×8×4,2 mm) pozwalają na montaż w ciasnych przestrzeniach — wewnątrz zasilaczy, transformatorów, urządzeń grzejnych czy elektronicznych. Bimetaliczny mechanizm jest niezawodny i nie wymaga żadnych ustawień — wystarczy zainstalować w szeregu z obwodem zasilającym urządzenie.

Przykłady zastosowań

Wyłącznik sprawdzi się wszędzie tam, gdzie trzeba chronić urządzenie przed przegrzaniem bez konieczności dodatkowych czujników i regulatorów:

• Zasilacze impulsowe i transformatory — ochrona przed uszkodzeniem cewki lub kondensatorów w wyniku przegrzania
• Małe urządzenia grzejne (grzałki, żelazka, grzejniki) — automatyczne wyłączenie gdy temperatura obudowy przekroczy 50°C
• Urządzenia elektroniczne wrażliwe na temperaturę — wzmacniacze, regulatory mocy, falowniki
• Lampki i oprawy oświetleniowe — ochrona przed przegrzaniem żarówki lub LED-u przy awarii układu chłodzenia

Dla kogo?

Wyłącznik termiczny kupują przede wszystkim elektrycy, serwisanci i osoby zajmujące się konstruowaniem urządzeń elektronicznych. Nie wymaga żadnej konfiguracji — wystarczy zainstalować go w obwodzie zasilającym. Jeśli budujesz zasilacz, transformator lub inne urządzenie, które może się przegrzać, ten wyłącznik to najprostsza i najtańsza forma ochrony termicznej. Nie musisz być inżynierem — zasada działania jest intuicyjna.

Specyfikacja techniczna

• Prąd znamionowy: 5A
• Napięcie znamionowe: 250V AC
• Temperatura zadziałania (rozłączenia): 50°C
• Temperatura ponownego załączenia: ok. 35°C
• Tolerancja temperatury: ±4°C
• Typ wyłącznika: rozwierający
• Wymiary: 20×8×4,2 mm
• Technologia: bimetaliczny

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
