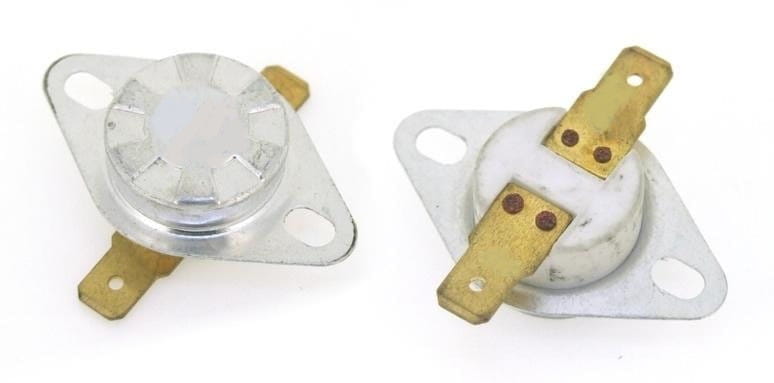

Wyłącznik termiczny bimetal 10A/250V 140°C KSD301

Wyłącznik termiczny bimetaliczny KSD301 — automatyczna ochrona przed przegrzaniem

Wyłącznik termiczny bimetal KSD301 to element zabezpieczający, który przerywa obwód elektryczny w momencie, gdy temperatura przekroczy ustawiony próg 140°C. Pracuje na zasadzie odkształcenia się bimetalu — dwa połączone metale o różnych współczynnikach rozszerzalności termicznej zginają się pod wpływem ciepła i rozłączają styki. To rozwiązanie niezawodne, bez elektroniki, działające niezawodnie przez lata.

Parametry elektryczne (prąd 10A, napięcie 250V AC) pozycjonują ten wyłącznik w segmencie urządzeń domowych i przemysłowych o umiarkowanej mocy. Tolerancja temperatury ±3°C gwarantuje, że zadziałanie nastąpi w ścisłym przedziale — producent wie dokładnie, kiedy urządzenie będzie bezpieczne. Typ rozwierający oznacza, że styki się rozdzielają (nie przychodzą w kontakt) — to standard dla ochrony termicznej.

Wymiary (średnica 16 mm, rozstaw otworów montażowych 24 mm, wysokość 7 mm) sprawiają, że wyłącznik pasuje do kompaktowych instalacji. Montaż przez otwory umożliwia sztywne przytwierdzenie do płytki czy obudowy, co zapobiega luźnemu połączeniu i zapewnia niezawodny kontakt termiczny z chronioną częścią.

Przykłady zastosowań

Wyłącznik KSD301 140°C znajduje zastosowanie wszędzie tam, gdzie konieczna jest automatyczna ochrona przed przegrzaniem bez ingerencji człowieka:

• Zasilacze impulsowe i transformatorowe — ochrona przed uszkodzeniem rdzenia i uzwojeń
• Urządzenia grzewcze (grzejniki, kaloryfery elektryczne, suszarki) — wyłączenie gdy temperaturnica przekroczy bezpieczny poziom
• Silniki elektryczne i wentylatury — zabezpieczenie przed przegrzaniem w przypadku blokady lub przeciążenia
• Zaworki elektromagnetyczne i elektrozawory — ochrona cewki przed zniszczeniem
• Regulatory mocy i regulatory temperatury — zastosowania gdzie wymagane jest stałe monitorowanie ciepła

Dla kogo?

Wyłącznik termiczny KSD301 jest produktem dla producentów i serwisantów urządzeń elektrycznych, którzy potrzebują niezawodnego, taniego i prostego rozwiązania ochronnego. Nie wymaga zasilania, nie potrzebuje kalibracji — wystarczy zamontować we właściwym miejscu. Hobby elektronicy wykorzystują go w projektach DIY wymagających ochrony termicznej.

Specyfikacja techniczna

• Typ: Wyłącznik termiczny bimetaliczny KSD301
• Prąd znamionowy: 10A
• Napięcie znamionowe: 250V AC
• Temperatura zadziałania (rozłączenia): 140°C
• Tolerancja temperatury: ±3°C
• Typ wyłącznika: Rozwierający
• Średnica: 16 mm
• Rozstaw otworów montażowych: 24 mm
• Wysokość: 7 mm

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
