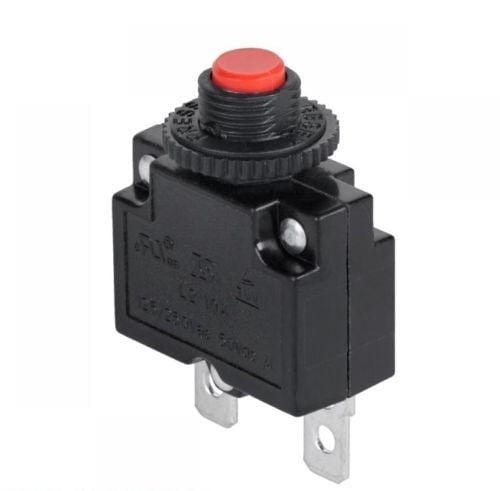

Wyłącznik nadprądowy bimetaliczny MR1 20A 250V

Wyłącznik nadprądowy bimetaliczny do ochrony obwodów

Wyłącznik nadprądowy bimetaliczny MR1 to urządzenie ochronne pracujące na zasadzie rozszerzalności termicznej bimetalu. Gdy prąd w obwodzie przekroczy wartość nominalną 20A, element bimetaliczny się wygina i rozłącza obwód — chroniąc przewody i urządzenia podłączone przed przegrzaniem i pożarem. Na różnicę od bezpieczników topikalnych, wyłącznik można ponownie włączyć ręcznie, co zmniejsza koszty eksploatacji.

Napięcie znamionowe 250V i prąd 20A predestynuje ten wyłącznik do ochrony obwodów zasilających małe urządzenia, oświetlenie, grzejniki lub zespoły elektroniczne w instalacjach domowych i przemysłowych. Charakterystyka powracalna oznacza, że po ustąpieniu przyczyny przeciążenia wyłącznik wraca do pozycji wyjściowej i można go ponownie załączyć — bez konieczności wymiany jak w przypadku bezpieczników topikalnych.

Kompaktowe wymiary obudowy 28×13×23 mm pozwalają na montaż w zagęszczonych rozdzielnicach i panelach sterowniczych, gdzie miejsce jest ograniczone. Mechanizm bimetaliczny pracuje niezawodnie w szerokim zakresie temperatur, co czyni go uniwersalnym rozwiązaniem dla instalacji przemysłowych i domowych.

Przykłady zastosowań

Wyłącznik MR1 20A sprawdzi się w ochronie obwodów zasilających urządzenia gospodarcze takie jak pralki, zmywarki, grzejniki elektryczne lub zespoły oświetleniowe. Instalatorzy elektryczni montują go w rozdzielnicach mieszkaniowych i panelach sterowniczych maszyn przemysłowych. Serwisanci elektroniki używają go w stanowiskach testowych jako zabezpieczenie przed zwarciami podczas diagnostyki urządzeń.

Dla kogo?

Wyłącznik nadprądowy MR1 jest adresowany zarówno do instalatorów elektrycznych, elektryków serwisowych i inżynierów zajmujących się projektowaniem rozdzielnic, jak i do zaawansowanych hobbyistów budujących własne panele sterownicze. Wymaga podstawowej wiedzy o elektryce — montaż w obwodzie powinien wykonać specjalista.

Specyfikacja techniczna

• Nominalny prąd: 20A
• Napięcie znamionowe: 250V
• Typ bezpiecznika: automatyczny
• Charakterystyka: powracalna
• Typ elementu ochronnego: bimetaliczny
• Wymiary obudowy: 28×13×23 mm
• Oznaczenie modelu: MR1

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
