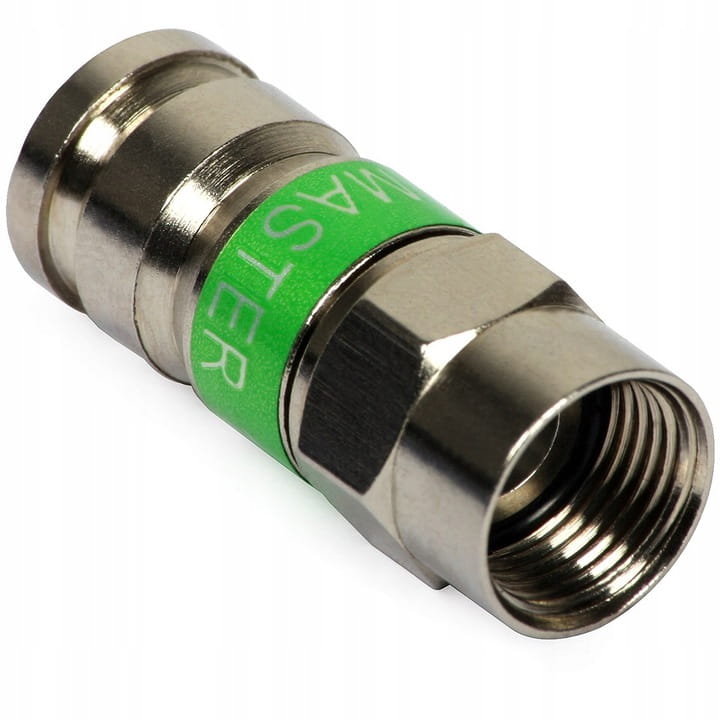

Wtyk kompresyjny F 113 MASTER zielony

Złącze kompresyjne F 113 MASTER na przewód Triset-113

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze F E80342 przeznaczone jest do kabli typu TRISET. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas. Złącze F 113 MASTER E80342 posiada bardzo precyzyjny gwint co sprawia, że nie występują tutaj powszechnie znane problemy z zakręcaniem złącza na gniazdo. Złącze F 113 MASTER E80342 dzięki zastosowaniu podwójnej kompresji dookolnej od strony kabla i uszczelce od strony złącza jest w pełni szczelne, co zabezpiecza urządzenia stosowane w instalacji przed wodą.

Cechy wyróżniające:

• szerokie pasmo pracy,
• wodoszczelność połączenia złącza z kablem,
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu - dwa pierścienie kompresyjne,
• złącze stanowi monolit,
• wymiarowo dopasowane jest do rodziny przewodów TRISET-113,
• konstrukcja tego złącza chroniona jest licznymi patentami,
• do przykręcania złącza do gniazda można stosować klucz 7/16",
• porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza.

Materiał

• Podstawowy materiał złącza: Mosiądz 360
• Wykończenie złącza: Nikiel
• Uszczelka: Guma etylenopropylenowa

Wymiary fizyczne

• Średnica zewnętrzna: 10,8 mm
• Średnica wewnętrzna: 8,4 mm
• Średnia wewnętrznej tulei: 5,0 mm

Parametry techniczne:

• Nazwa: Złącze F
• Kod: E80342
• Impedancja [Ω]: 75
• Zakres częstotliwości [MHz]: 5-2400
• Typ złącza: F  proste
• Wielkość [mm]: 8.4
• Rodzaj montażu: kompresja wzdłużna
• Lutowane: NIE
• Montaż w obudowie: NIE
• Materiał: Mosiądz 360
• Montaż zewnętrzny: TAK
