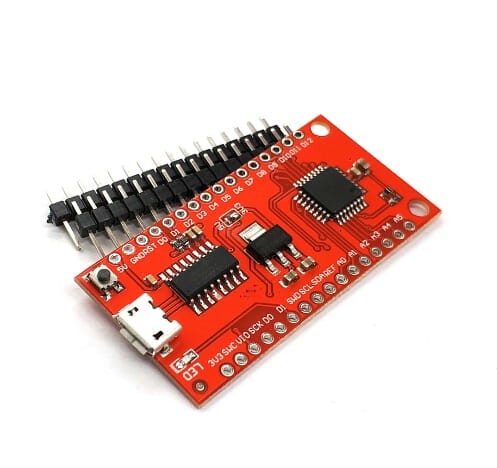

WeMos XI 8F328P-U - kompatybilny z Arduino NANO V3

• Wersja Nano, podobnie jak Pro, oparte jest na popularnym module
• Posiada mikrokontroler LGT8F328P, zgodny z MEGA328P
  • 32kB pamięci Flash
  • 2kB pamięci SRAM
  • E2PROM 0K / 1K / 2K / 4K / 8K (FLASH Share)
  • Taktowany jest sygnałem zegarowym o częstotliwości 16 MHz.
• Płytka posiada piny - wyjścia/wejścia
  • 16 cyfrowych pinów - mogą zostać użyty jako wejście lub wyjście. Piny działają w standardzie TTL 3,3V. Wydajność każdego z nich sięga 40mA, a ponadto mają wbudowane rezystory pull-up. Niektóre z pinów spełniają dodatkowe funcje (UART, INT, PWM, SPI, LED).
    • w tym 8 kanałów PWM np. do sterowania serwami / silnikami

• • 6 analogowych wejść, z których każde umożliwia pomiar z 10 bitową rozdzielczością. Niektóre z pinów spełniają dodatkowe funkcje (I²C, AREF, Reset).
• Arduino Nano może być zasilana
  • przez kabel Micro-USB
  •  ze stabilizowanego źródła napięcia 3,3V.
  • Przez złącze 5V
  • Programator zapewniający komunikację z komputerem może być zasilany tylko przez USB.
• Układ posiada system komunikacji z komputerem poprzez:
  • intefejs UART - wyprowadzonego na piny 0 (RX) i 1 (TX).
  • USB - układ
  • Ponadto obsługiwane są interfacy I²C (TWI) oraz SPI
• Pracuje z napięciami 3,3 / 5V wybór za pomocą zwory.
• Switch do ręcznego resetu
• Diody LED do kontroli pracy układu
• Złącza rozmieszczone na płytce pozwalają wpięcie płytki wprost do płytki stykowej.

• Ta wersja posiada wtyki konektorów do przylutowania
• Do programowania służy Arduino IDE, darmowe oprogramowanie, które jest niezwykle przyjazne dla początkujących.
• Mikrokontroler znajdujący się na płytce ma fabrycznie zainstalowany bootloader, który umożliwia wgrywanie oprogramowania bez użycia dodatkowego sprzętu.
• Dodatkowo istnieje możliwość zaprogramowania procesora przez ICSP.
• Własny identyfikator GUID (unikalny identyfikator) może być użyty do szyfrowania programu
  chipowego

Dane techniczne

• Napięcie zasilania: 3,3V / 5V
• Programator: HT42B534 - sterowniki: win 10, win 7 i starsze wymagane pobranie sterowników poniżej
• Mikrokontroler: LGT8F328P, zgodny z MEGA328P - 16 MHz
• Porty - Piny I/O: 16
• Ilość wejść analogowych: 6
• Ilość wyjść PWM: 8
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania
• Zabezpieczenie przeciw przepływowi zbyt dużego prądu
• Moduł wykonany na laminacie o grubości 0,8 mm
• Masa 5,2 g.
• Rozstaw pinów 2.54mm (możlwiość zamontowania w płytkach stykowych)
• Wymiary: 51x26 mm
• 32kB pamięci flash
• E2PROM 0K / 1K / 2K / 4K / 8K (FLASH Share)
• 2kB SRAM
• 10-bitowy ADC (konwersja analogowo-cyfrowa)
• Identyfikator GUID
