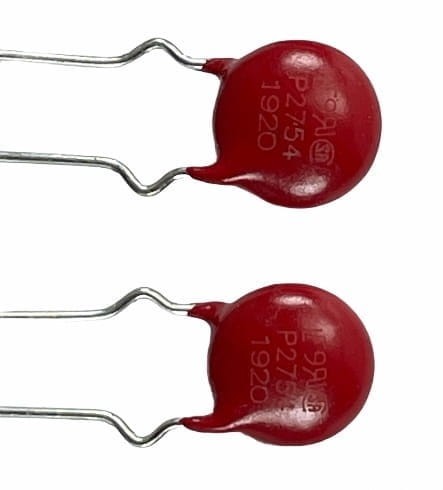

Warystor V275LA4P 275VAC/369VDC 10A THT Littelfuse

Warystor ochronny V275LA4P — zabezpieczenie przed przepięciami

Warystor V275LA4P Littelfuse to element ochronny zaprojektowany do tłumienia pików napięcia w instalacjach elektrycznych i elektronicznych. Pracuje na zasadzie zmiennego rezystora — jego opór spada gwałtownie gdy napięcie przekroczy próg przebicia (710V), ograniczając przepięcie zanim dotrze do wrażliwych komponentów. To jeden z najtańszych i najniezawodniejszych sposobów ochrony urządzeń przed uszkodzeniami od wyładowań atmosferycznych, przełączania obciążeń lub awarii zasilacza.

Warystor pracuje w zakresie 275VAC/369VDC z maksymalnym prądem 10A. Jego pojemność 80pF (charakterystyczna dla waryktorów tego rozmiaru) oznacza minimalne zakłócenia dla sygnałów AC w częstotliwościach sieciowych. Obudowa THT (Through-Hole Technology) umożliwia łatwy montaż przez otwory na płytce drukowanej — nie wymaga specjalistycznego sprzętu lutowniczego.

Metal-tlenowa konstrukcja (MOV — Metal Oxide Varistor) zapewnia szybką odpowiedź na przepięcia (zwykle poniżej 1 nanosekundy) oraz zdolność absorpcji energii pików. Littelfuse to producent światowego znaczenia — komponenty tej marki to standard w przemyśle elektronicznym i elektrotechnicznym.

Przykłady zastosowań

Warystory V275LA4P sprawdzają się w ochronie:

• Zasilaczy sieciowych 230V i urządzeń domowych przed przepięciami z sieci
• Obwodów sterowania i automatyki przemysłowej pracujących w 230V
• Urządzeń elektronicznych zasilanych z transformatorów (zasilacze impulsowe, regulatory, sterowniki)
• Wejść sygnałowych i logicznych wrażliwych na statykę (choć do tego celu lepsze są warystory SMD o niższych pojemnościach)
• Gniazd wtykowych i złącz zasilających — zapobiega uszkodzeniom przy nieprawidłowym podłączeniu

Dla kogo?

Warystor V275LA4P to produkt dla elektroników, serwisantów i konstruktorów urządzeń. Wymaga wiedzy o projektowaniu obwodów ochronnych — nie jest przeznaczony dla użytkownika końcowego. Idealny do zastosowań przemysłowych, DIY, napraw urządzeń oraz prototypowania elektroniki. Jeśli konstruujesz zasilacz, regulator lub sterownik — warystor to element obowiązkowy do ochrony przed przepięciami.

Specyfikacja techniczna

• Model: V275LA4P
• Producent: Littelfuse
• Napięcie AC (RMS): 275VAC
• Napięcie DC: 369VDC
• Napięcie przebicia (Vclamp): 710V
• Maksymalny prąd: 10A
• Pojemność: 80pF
• Technologia: Metal-tlenowy (MOV)
• Obudowa: THT (Through-Hole) do montażu przez otwory
• Czas odpowiedzi: < 1 nanosekunda (typowo)

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
