Układ scalony CD4517 rejestr przesuwający 64-stopniowy

Podwójny rejestr przesuwający CD4517 — sekwencyjne przetwarzanie danych

CD4517 to zaawansowany układ scalony należący do rodziny CMOS, przeznaczony do aplikacji wymagających sekwencyjnego przesuwania danych binarnych. Urządzenie zawiera dwa niezależne 64-stopniowe rejestry przesuwające, co pozwala na budowanie złożonych systemów sterowania, generowania sekwencji oraz przetwarzania sygnałów cyfrowych. Architektura statyczna (bez wymogów dynamicznego odświeżania) sprawia, że układ jest prosty w obsłudze i niezawodny w pracy.

Każdy z dwóch rejestrów może pracować niezależnie, przesuwając dane wejściowe bitami zgodnie z sygnałem zegarowym. Pozwala to na budowanie długich łańcuchów przesunięcia danych, liczników pierścieniowych, generatorów wzorców oraz systemów sekwencyjnych. Technologia CMOS gwarantuje niski pobór mocy — istotny parametr w zasilanych bateryjnie lub zasilanych energią słoneczną urządzeniach.

CD4517 wyróżnia się wysoką odpornością na szumy elektromagnetyczne i wariacje napięcia zasilającego, co czyni go idealnym wyborem do zastosowań przemysłowych, pomiarowych oraz eksperymentów edukacyjnych. Układ jest kompatybilny logicznie z innymi elementami serii CD40xx i może być łatwo integrowany z mikroprocesorami oraz mikrokontrolerami poprzez proste interfejsy TTL lub CMOS.

Przykłady zastosowań

CD4517 sprawdza się w projektach wymagających precyzyjnego sekwencyjnego sterowania. Typowe zastosowania obejmują:

• Generatory sekwencji i wzorców dla systemów oświetleniowych (efekty biegające, animacje LED)
• Liczniki pierścieniowe i modulo-N w przyrządach pomiarowych
• Rejestry przesunięcia do konwersji danych równoległych na szeregowe (PISO) i odwrotnie (SIPO)
• Sterowniki dla zaawansowanych automatyk i systemów sekwencyjnych
• Układy opóźniające sygnały cyfrowe w systemach synchronizacyjnych
• Generatory taktów dzielonych dla systemów wielofazowych

Dla kogo?

CD4517 jest przeznaczony dla projektantów elektroniki, inżynierów zajmujących się automatyką oraz zaawansowanych hobbystów. Wymaga wiedzy z zakresu cyfrowych układów logicznych i zdolności do czytania schematów elektrycznych. Dzięki jasnej architekturze i bogatej dokumentacji producenta, układ może być również stosowany w projektach edukacyjnych i eksperymentach laboratoryjnych na uczelniach technicznych.

Specyfikacja techniczna

• Typ: Podwójny 64-stopniowy statyczny rejestr przesuwający
• Technologia: CMOS
• Liczba stopni na rejestr: 64
• Liczba rejestrów: 2 niezależne

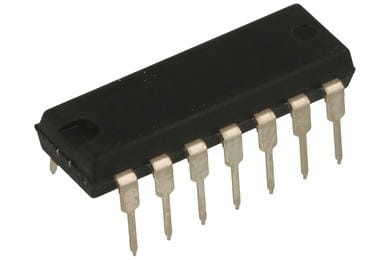

• Obudowa: DIP (Dual In-line Package)
• Producent: Texas Instruments (lub odpowiednik CMOS serii CD45xx)
• Zastosowanie: Sekwencyjne przetwarzanie danych, generatory wzorców, liczniki, systemy sterowania

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
