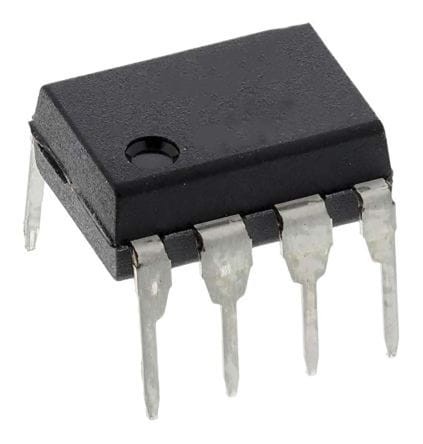

Układ Scalony TOP223PN DIP-8

Sterownik zasilacza impulsowego TOP223PN DIP-8

TOP223PN to zintegrowany układ scalony służący do sterowania zasilaczami impulsowymi w topologii flyback i forward. Obudowa DIP-8 ułatwia prototypowanie i montaż w aplikacjach edukacyjnych, laboratoryjnych i produkcyjnych o małych i średnich mocach. Układ zawiera wszystkie niezbędne funkcje do samodzielnego zasilacza: generator sygnału PWM, komparator, wzmacniacz operacyjny i systemy ochrony.

Charakterystyczną cechą TOP223PN jest niska liczba komponentów zewnętrznych potrzebnych do budowy pełnofunkcjonalnego zasilacza. Dzięki wbudowanym funkcjom regulacji i stabilizacji napięcia, układ radzi sobie w warunkach zmiennego obciążenia i wahań napięcia sieciowego. Wbudowana ochrona termiczna automatycznie wyłącza układ w przypadku przegrzania, co zwiększa niezawodność całego systemu zasilającego.

Parametry pracy układu można dostosować poprzez zewnętrzne rezystory i kondensatory, co pozwala na dostrojenie częstotliwości pracy, napięcia wyjściowego i charakterystyki regulacji do konkretnych wymagań aplikacji. Układ pracuje na zasadzie modulacji szerokości impulsu (PWM), co zapewnia wysoką sprawność energetyczną typową dla zasilaczy impulsowych.

Przykłady zastosowań

• Zasilacze sieciowe 12V do małych urządzeń elektronicznych i modułów Arduino
• Ładowarki do baterii litowych i akumulatorów niklowo-metalowe
• Zasilacze do taśm LED niskomocy i oświetlenia dekoracyjnego
• Regulatory napięcia w systemach zasilających czujniki i urządzenia pomiarowe
• Projekty DIY i prototypy zasilaczy impulsowych na platformach edukacyjnych

Dla kogo?

TOP223PN trafia do elektryków, techników serwisowych i projektantów zasilaczy pracujących z małymi mocami. Hobbyści i studenci elektroniki cenią ten układ za stosunkowo prostą implementację i dostępność dokumentacji. Wymaga jednak pewnej wiedzy o zasilaczach impulsowych — nie jest to produkt dla początkujących bez doświadczenia z PWM i obwodami zasilającymi.

Specyfikacja techniczna

• Typ obudowy: DIP-8 (montaż otworowy, kompatybilny z breadboardami)
• Liczba wyprowadzeń: 8
• Funkcja: Sterownik zasilacza impulsowego, generator PWM, komparator, wzmacniacz operacyjny
• Wbudowana ochrona: Ochrona termiczna, ograniczenie prądu
• Zastosowanie: Zasilacze flyback i forward niskomocy, regulatory napięcia

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
