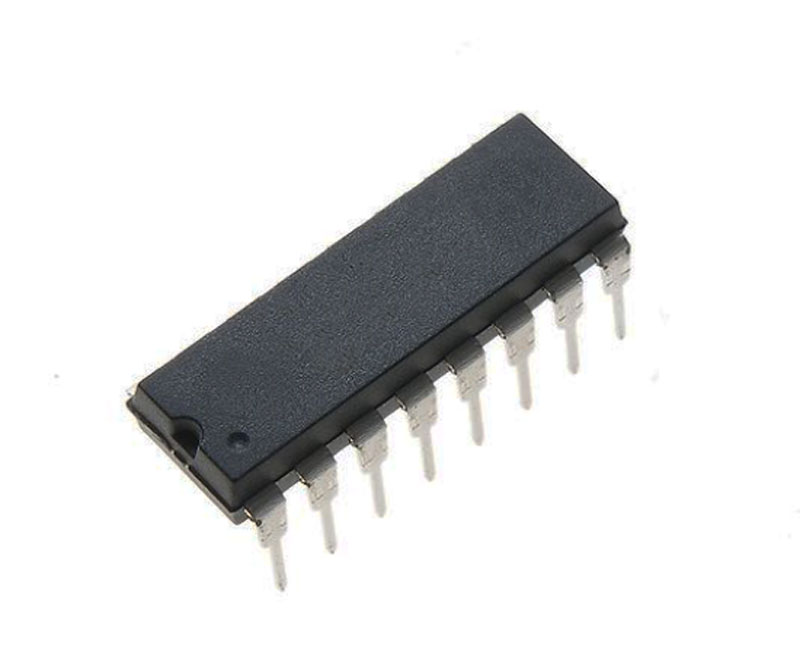

UCY74194 uniwersalny rejestr przesuwny
0
Opis
Układ 74194 zawiera 4-bitowy dwukierunkowy uniwersalny rejestr przesuwający (ang. 4-Bit Bidirectional Universal Shift Register), który posiada wszystkie niezbędne cechy. Układ pracuje w 4 trybach wybieranych stanem wejść S0 i S1:
- S0:S1 = 0:0 Blokada zegara – nic nie jest wykonywane.
- S0:S1 = 1:0 Przesuw w prawo: w kierunku od QA do QD.
- S0:S1 = 0:1 Przesuw w lewo: w kierunku od QD do QA.
- S0:S1 = 1:1 Wpis równoległy
Zmiana trybu pracy powinna się odbywać przy stanie wysokim na wejściu zegarowym.
Znaczenie wejść/wyjść układu jest następujące:
| S0 i S1 | – | wejścia określające tryb pracy układu (patrz wyżej). |
| CLK | – | wejście sygnału zegarowego. Zmiany dokonywane są synchronicznie z narastającym zboczem impulsu zegarowego (przejście ze stanu 0 do 1). |
| CLR | – | asynchroniczne wejście zerowania. Stan niski wymusza stany 0 na wszystkich wyjściach Q. |
| SR | – | wejście danych szeregowych przy przesuwie w prawo. |
| SL | – | wejście danych szeregowych przy przesuwie w lewo. |
| A...D | – | wejścia danych równoległych. |
| QA...QD | – | wyjścia równoległe. |
