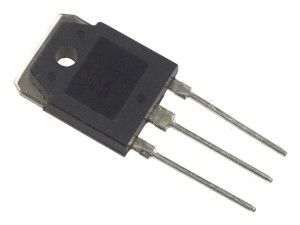

Tranzystor BU426A NPN 6A 400V 70W 6MHz

Tranzystor mocy BU426A — niezawodny przełącznik dla obwodów zasilających

BU426A to tranzystor bipolarny NPN przeznaczony do pracy w obwodach wymagających przełączania dużych prądów i napięć. Dzięki parametrom 6A przy 400V sprawdza się w zasilaczach laboratoryjnych, konwerterach impulsowych, wzmacniaczach mocy i urządzeniach do ładowania baterii. Maksymalna moc rozproszona to 70W, co wymaga odpowiedniego radiatora ciepła w aplikacjach o wysokim obciążeniu.

Tranzystor pracuje do częstotliwości 6MHz, co pozwala na jego zastosowanie zarówno w obwodach niskoczęstotliwościowych, jak i w szybszych konwerterach. Obudowa TO-3 z trzema wyprowadzeniami (kolektor, baza, emiter) umożliwia bezpośrednie montowanie na radiator za pośrednictwem otworu montażowego. To standardowa obudowa dla tranzystorów mocy, co ułatwia znalezienie odpowiednich akcesoriów montażowych.

BU426A jest wytrzymały na przepięcia i przemiany termiczne, dlatego często wybierany przez serwisantów i konstruktorów urządzeń zasilających. Wymaga jednak prawidłowego obwodu bazowego — prąd bazowy musi być ograniczony rezystorem, aby uniknąć zniszczenia przejścia baza-emiter.

Przykłady zastosowań

• Zasilacze laboratoryjne i zasilacze impulsowe o mocy do 70W
• Konwertery DC-DC i przetwornice napięcia pracujące do 400V
• Wzmacniacze mocy audio i rf
• Regulatory ładowania baterii i urządzenia do szybkiego ładowania
• Obwody przełączające w urządzeniach przemysłowych i testowych

Dla kogo?

BU426A to wybór dla konstruktorów elektroniki, serwisantów urządzeń zasilających i hobbystów zajmujących się zaawansowanymi projektami. Wymaga wiedzy technicznej — konieczna jest znajomość obwodów bazowych, prawidłowego biasowania i dyssypacji ciepła. Nie jest to element dla początkujących bez doświadczenia w elektronice mocy.

Specyfikacja techniczna

• Typ: Tranzystor bipolarny NPN
• Maksymalne napięcie kolektor-emiter (V_CEO): 400V
• Maksymalny prąd kolektora (I_C): 6A
• Maksymalna moc rozproszona (P_D): 70W
• Częstotliwość graniczna: 6MHz
• Obudowa: TO-3 (3 wyprowadzenia)
• Wyprowadzenia: Kolektor, Baza, Emiter

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
