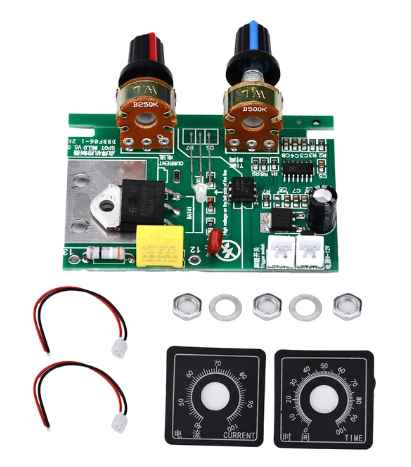

Sterownik do zgrzewania punktowego 100A

Parametry produktu:

Zasilanie: 9V-12V

Kompatybilny z scr 41A i 100A

Pokrętło kontrola czasu: 0.02-1s

Pokrętło panelu regulacja mocy: 40%-99%

Rozmiar: 77mm * 50mm

Instrukcje użytkowania:

Płyta potrzebuje transformatora 9v do zasilania, a inne zasilacze, takie jak 12v, spowodują niestabilność;

Czas zgrzewanie punktowe i prąd zgrzewanie punktowe można regulować, lewe pokrętło z przodu reguluje czas, a prawe pokrętło dostosowuje prąd. Ze względów bezpieczeństwa moment obrotowy tego potencjometru jest nieco mniejszy;

Okablowanie przełącznika nożnego jest odizolowane od sieci, nawet jeśli jest dotykane, jest bezpieczne;

Bez względu na to, jak długo przełącznik nożny jest wciśnięty, może być spawany tylko raz, a drugi zgrzewanie punktowe musi zostać zwolniony i ponownie wkroczył;

Kontrolka świeci na czerwono, gdy zasilanie jest włączone, a zielone światło świeci się podczas spawania;

Po wykonaniu maszyna do zgrzewania punktowego nie wpłynie to na energię elektryczną w domu.

O wyboru:

W przypadku transformatora mikrofalowego o mocy 700W wybierz kontroler 100A lub 41A.

Transformator 800W-5000W, wybierz kontroler 100A.

Tyrystor na płyta sterowania to 41A, który może być używany tylko na pojedynczym transformatorze kuchenki mikrofalowej. Jeśli używane są podwójne transformatory, zostanie uszkodzone przez przetężenie; Pierwotny prąd pełnego obciążenia jest zalecany poniżej 20A, a maksymalna nie powinna przekraczać 25A;

Jeśli chcesz użyć podwójnego transformatora, jego prąd pierwotny jest większy i musisz użyć tyrystora 100A lub płyta sterowania. Zaleca się, aby maksymalny prąd pierwotny nie przekraczał 40A.

Uwaga:

Tyrystor 41A może być generalnie podłączony tylko do transformatora kuchenki mikrofalowej, około 700W-800W pierwotny drut aluminiowy, pełna miedź 900E jest stosunkowo niechętny, czasami zostanie uszkodzony, zaleca się zastąpienie go 100A, a 2 transformatory należy zastąpić tyrystorem 100A. Transformatory o innych nieznanych parametrach na ogół również potrzebują 100A, co jest nieco bezpieczniejsze.

Odpowiedzi na pytania:

Klienci pytają, ile prądu może użyć ten 40A do zgrzewanie punktowe? Ile prądu może 100A? Odpowiedź sprzedawcy nie jest bezpośrednio związana z prądem zgrzewanie punktowe, nie mówiąc już o tym, że zmiana na 100A będzie większa niż prąd zgrzewanie punktowe 40A. Wielkość tyrystora dobierana jest głównie w zależności od mocy transformatora. Tyrystor można rozumieć jako przełącznik powietrza (przerywacz, nóż przełączający) w domu jest odpowiedzialny tylko za przełączanie, a prąd przerywacz zależy od mocy obciążenia. Ale nie jest tak, że zmiana przełącznik powietrza na większy punkt zwiększy moc obciążenia!

Na przykład, jeśli 40A zostanie wymieniony na 60A przełącznik powietrza, nie jest możliwe, do swojego 2-koni mechanicznych klimatyzator, aby stać się 3-koni mechanicznych! Ale jeśli jest zbyt wiele klimatyzatorów lub 5 hp, twój przełącznik powietrza musi zostać zastąpiony większym!

Przykład mocy: 40A można podłączyć do transformatora 900W (około 2000W W jednej chwili podczas zgrzewanie punktowe). Jeśli wtórny wynosi 2.5V, można użyć chwilowego prądu zgrzewanie punktowe 800A. Jeśli wtórny wynosi 5V, prąd wynosi 400A, więc rozmiar tyrystora jest to powód, dla którego nie ma bezpośredniego związku z prądem zgrzewanie punktowe. Oczywiście, gdy prąd zgrzewanie punktowe jest duży, moc jest również duża, a tyrystor musi być odpowiednio duży.
