Przetwornica LTC3780 Step-Up/Down 1V-32V 10A 130W

Przetwornica napięcia step-up/down LTC3780 — elastyczne zasilanie w jednym module

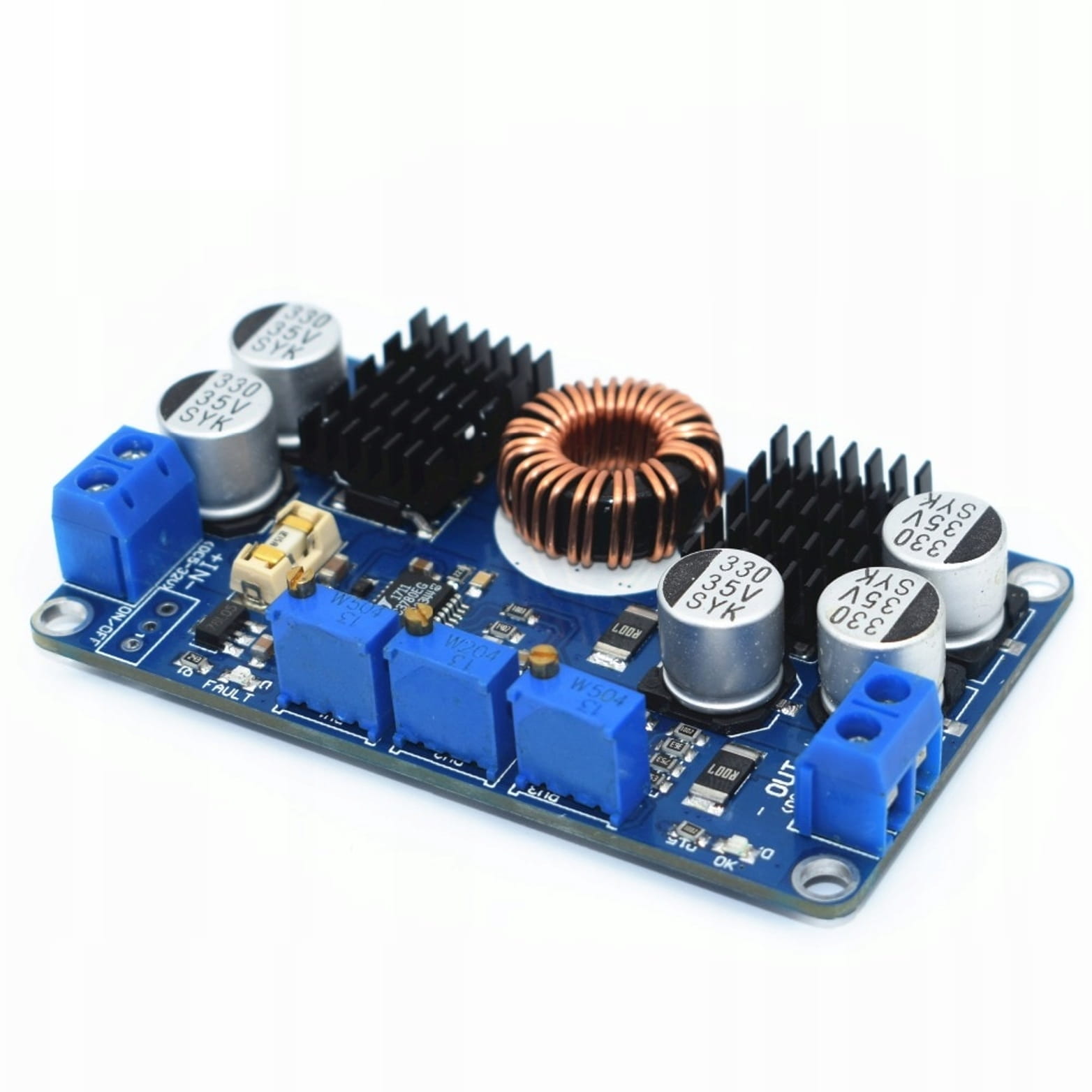

Przetwornica LTC3780 to uniwersalny konwerter DC-DC, który zarówno podnosi jak i obniża napięcie wejściowe. Pracuje z zakresem wejściowym 5V do 32V (rekomendowane powyżej 10V) i wydaje napięcie w przedziale 1V do 30V. Dzięki temu jednym modułem możesz zasilać urządzenia wymagające różnych napięć — od niskonapięciowych czujników (1V) po zasilacze o wyższych parametrach (30V).

Maksymalny prąd wyjściowy wynosi 10A, przy czym producent zaleca pracę ciągłą na poziomie 7A, aby uniknąć przegrzania. Moc chwilowa sięga 130W, a stała — 80W. Moduł wyposażony jest w dwa radiatory, które rozprowadzają ciepło wydzielające się podczas pracy, szczególnie przy długotrwałym obciążeniu bliskim maksymalnym parametrom.

Trzy regulacyjne potencjometry dają pełną kontrolę nad pracą urządzenia: pierwszy steruje napięciem wyjściowym, drugi ogranicza maksymalny prąd, a trzeci ustawia próg dolnego napięcia wejściowego. Ta ostatnia funkcja jest niezwykle przydatna — gdy napięcie na wejściu spadnie poniżej ustawionego poziomu, przetwornica automatycznie się wyłącza. Zabezpiecza to akumulator przed niebezpiecznym rozładowaniem, co szczególnie ważne w systemach zasilanych bateryjnie (np. w pojazdach, urządzeniach przenośnych).

Przykłady zastosowań

Przetwornica sprawdza się wszędzie tam, gdzie potrzebna jest elastyczność napięcia. Hobbyści zajmujący się elektroniką i projektami Arduino mogą jej użyć do zasilania prototypów wymagających różnych napięć na poszczególnych etapach. W systemach zasilanych z akumulatorów 12V lub 24V pełni rolę stabilizatora umożliwiającego zasilanie wrażliwych urządzeń (czujniki, mikrokontrolery, małe silniki). W pojazdach i systemach mobilnych chroni baterię przed przesadnym rozładowaniem dzięki funkcji cut-off. Instalatorzy elektrycy mogą ją wykorzystać jako tymczasowe lub stałe rozwiązanie zasilające w przypadku konieczności dostosowania napięcia na konkretnym odcinku instalacji.

Dla kogo?

Moduł jest adresowany zarówno do hobbyistów, którzy eksperymentują z elektroniką i Arduino, jak i do profesjonalistów — instalatorów, elektryków, serwisantów. Wymaga podstawowej wiedzy technicznej — przede wszystkim rozumienia pojęć napięcia, prądu i zagrożeń związanych z pracą z elektrycznością. Nie jest to urządzenie typu plug-and-play; wymaga prawidłowego podłączenia do źródła zasilania i obciążenia oraz kalibracji potencjometrów przed użyciem.

FAQ

P: Czy mogę pracować ciągle na 10A, czy tylko na krótkie impulsy?
O: Producent zaleca pracę ciągłą na 7A. Przy 10A moduł pracuje krótkotrwale — jest to maksimum chwilowe. Dłuższa praca na 10A może prowadzić do przegrzania. Jeśli potrzebujesz stałego poboru 10A, zapewnij dodatkowe chłodzenie lub pracuj na niższych wartościach prądu.

P: Jakie źródło zasilania mogę podłączyć?
O: Zakres wejściowy to 5V–32V, jednak producent rekomenduje napięcie powyżej 10V dla optymalnej pracy. Możesz zasilać moduł z akumulatora 12V, 24V, zasilacza laboratoryjnego lub innego źródła DC w podanym zakresie.

P: Czy mogę zmienić ustawienia po podłączeniu obciążenia?
O: Tak, ale zaleca się to robić ostrożnie i przy zmniejszonym obciążeniu. Gwałtowne zmiany mogą prowadzić do pików napięcia. Najlepiej kalibrować potencjometry przy pustym obciążeniu lub przy małym obciążeniu testowym.

P: Czy moduł ma wbudowaną ochronę przed zwarciami?
O: Tak, moduł posiada zabezpieczenia przeciwzwarciowe, nadprądowe i nadnapięciowe. Jednak zawsze warto dodatkowo zabezpieczyć się bezpiecznikami na linii zasilającej dla maksymalnego bezpieczeństwa systemu.

Specyfikacja techniczna

• Typ: Przetwornica step-up/down (buck-boost)
• Napięcie wejściowe: 5V–32V (rekomendowane powyżej 10V)
• Napięcie wyjściowe: 1V–30V (regulowane potencjometrem)
• Prąd maksymalny: 10A (chwilowy)
• Prąd zalecany do pracy ciągłej: 7A
• Moc chwilowa: 130W
• Moc stała: 80W
• Funkcje regulacji: Potencjometr napięcia wyjściowego, potencjometr ograniczenia prądu, potencjometr progu dolnego napięcia (cut-off)
• Zabezpieczenia: Przeciwzwarciowe, nadprądowe, nadnapięciowe
• Chłodzenie: 2 radiatory aluminiowe
• Wymiary: 78 mm × 47 mm
