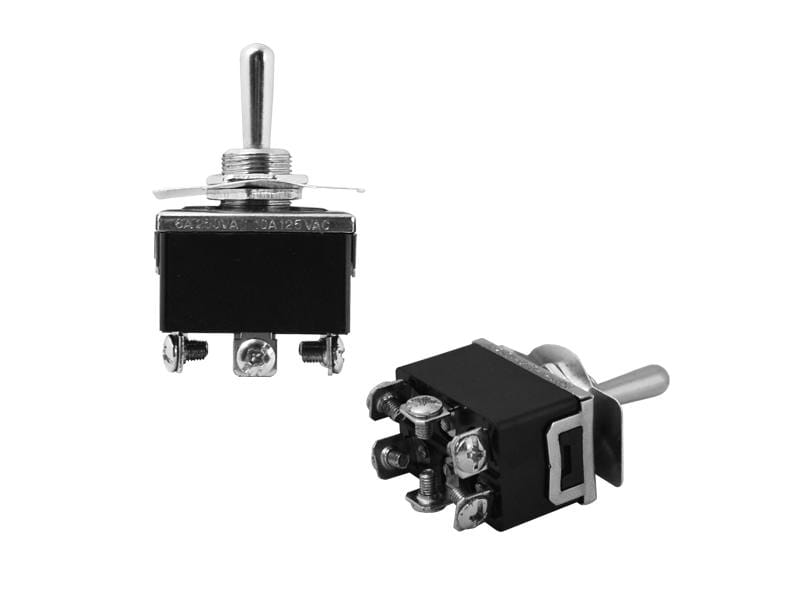

Przełącznik dźwigniowy KN3(C) 203 TS603 DPDT ON-OFF-ON

Przełącznik dźwigniowy DPDT z trzema pozycjami pracy

Przełącznik dźwigniowy KN3(C) - 203 TS603 to niezawodny element do każdej instalacji elektrycznej wymagającej bezpiecznego i powtarzalnego przełączania. Konstrukcja DPDT (Double Pole Double Throw) oznacza, że dysponujesz dwiema niezależnymi parami styków przełącznych, co daje ogromną elastyczność przy projektowaniu obwodów. Pozycje ON-OFF-ON pozwalają na pracę w trzech stanach: włączony lewo, wyłączony (środek), włączony prawo.

Przełącznik został wykonany z materiałów najwyższej jakości, co gwarantuje długą żywotność i niezawodność. Rezystancja styku wynosi maksymalnie 50 mΩ, co zapewnia minimalne straty energii i niezawodne połączenie elektryczne. Wysokie parametry izolacji (rezystancja 1000 MΩ przy 500 VDC i wytrzymałość dielektryka 1500 VAC) sprawiają, że przełącznik sprawdza się zarówno w obwodach niskiego jak i wyższego napięcia.

Pracuje niezawodnie w szerokim zakresie temperatur od -25°C do +85°C, co pozwala na użycie w warunkach od mroźnych pomieszczeń do gorących pomieszczeń technicznych. Sześć wyprowadzeń (6 pinów) ułatwia montaż i podłączenie w różnych konfiguracjach obwodów.

Przykłady zastosowań

Przełącznik KN3(C) sprawdza się w wielu aplikacjach:

• Sterowniki LED i oświetlenia — przełączanie między różnymi trybami pracy
• Urządzenia audio i wzmacniacze — wybór źródła sygnału lub trybu pracy
• Instalacje elektryczne w pojazdach — przełączanie obwodów zasilania
• Urządzenia laboratoryjne i testowe — przełączanie konfiguracji testów
• Sterowniki przemysłowe i urządzenia automatyki — przełączanie stanów pracy

Dla kogo?

Przełącznik jest przeznaczony dla elektryków, techników instalacyjnych i entuzjastów elektroniki, którzy potrzebują niezawodnego elementu do budowy lub naprawy instalacji elektrycznych. Nie wymaga specjalnej wiedzy — wystarczy podstawowa znajomość schematów elektrycznych. Sprawdzi się zarówno w profesjonalnych instalacjach jak i w projektach hobbystycznych.

Specyfikacja techniczna

• Typ: Przełącznik dźwigniowy DPDT (Double Pole Double Throw)
• Pozycje: ON-OFF-ON (trzy pozycje)
• Liczba par styków: 2 (dwa niezależne przełączniki)
• Liczba wyprowadzeń: 6 pinów
• Obciążalność styków: 10A przy 125VAC, 6A przy 250VAC
• Rezystancja styku: 50 mΩ (maksymalnie)
• Rezystancja izolacji: 1000 MΩ (minimum) przy 500 VDC
• Wytrzymałość dielektryka: 1500 VAC przez 1 minutę
• Zakres temperatur pracy: -25°C do +85°C
• Żywotność: 10 000 cykli przełączania
• Model: KN3(C) - 203 TS603

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
