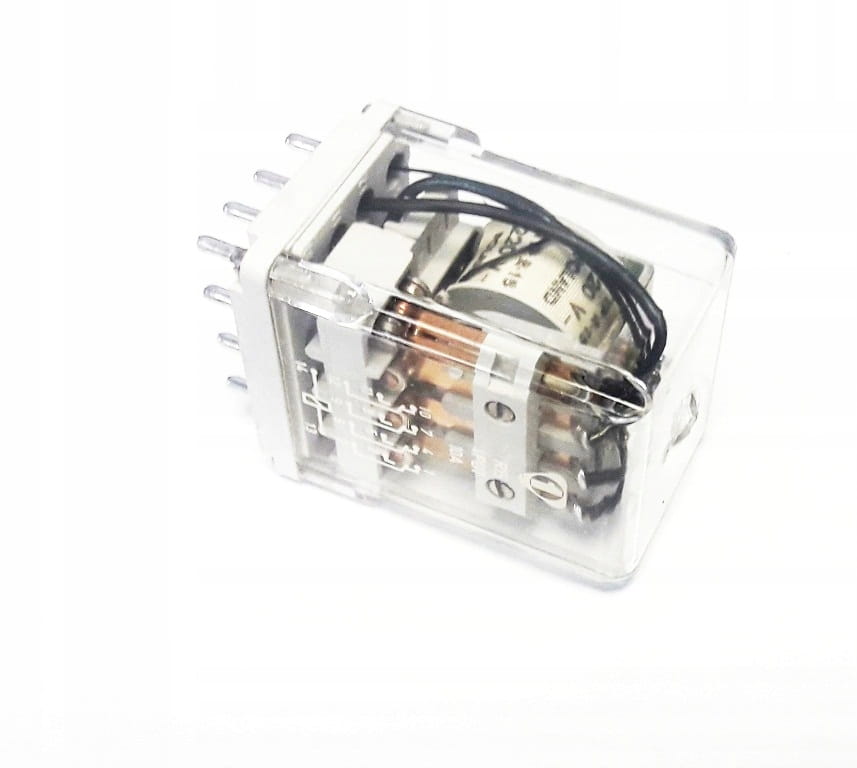

Przekaźnik elektromagnetyczny R-15 24V 4PDT 10A DC

Przekaźnik elektromagnetyczny 24V do sterowania i automatyki

Przekaźnik R-15 to sprawdzony, niezawodny element do przełączania obwodów elektrycznych w urządzeniach sterujących, rozdzielnicach i systemach automatyki. Zasilany napięciem 24V DC, zawiera cztery przełączniki niezależne (konfiguracja 4PDT — 4 przełączne pary stykowe), każdy zdolny do przełączenia prądu do 10A. Budowa elektromagnetyczna gwarantuje długotrwałą pracę nawet przy częstych zmianach stanu.

Gniazdo wtykowe ułatwia szybką wymianę bez konieczności lutowania czy zaciskania przewodów — wystarczy wsunąć przekaźnik w odpowiednie złącze. Obudowa o wymiarach 42,5 × 35 × 54,5 mm zmieści się w każdej rozdzielniczce i pulpicie sterowniczym. Przekaźnik pracuje niezawodnie zarówno w warunkach biurowych jak i w trudniejszym środowisku przemysłowym.

Cztery niezależne pary stykowe pozwalają na sterowanie czterema oddzielnymi obwodami jednocześnie — przydatne w systemach wymagających wielu równoczesnych przełączeń. Każda para pracuje niezależnie, dzięki czemu możesz zaplanować skomplikowaną logikę sterowania bez potrzeby dodatkowych elementów.

Przykłady zastosowań

• Sterowanie oświetleniem w instalacjach wielozadaniowych — gdy jeden sygnał musi włączyć lub wyłączyć kilka niezależnych grup lamp
• Automatyka przemysłowa — przełączanie zasilania silników, grzejników i zaworów solenoidowych w liniach produkcyjnych
• Rozdzielnice sterownicze — logika przełączająca kolejne etapy pracy urządzeń (pompy, sprężarki, piece)
• Systemy alarmowe i kontroli dostępu — przekaźnik jako element wykonawczy reagujący na sygnały sensorów
• Urządzenia pomiarowe i laboratoryjne — przełączanie obwodów testowych i kalibracyjnych

Dla kogo?

Przekaźnik R-15 adresowany jest do osób odpowiedzialnych za utrzymanie instalacji elektrycznych i systemów sterowania — elektryków, automatyków, serwisantów urządzeń przemysłowych i projektantów rozdzielnic. Wymaga podstawowej wiedzy o obwodach elektrycznych i bezpiecznym obchodzeniu się z napięciem 24V DC. Montaż w gniazdo jest prosty, ale instalację powinien wykonać technik lub osoba ze sertyfikacją elektryka.

Specyfikacja techniczna

• Model: R-15
• Napięcie zasilania: 24V DC
• Liczba przełączników: 4 (konfiguracja 4PDT)
• Prąd przełączany: do 10A
• Typ montażu: gniazdo wtykowe
• Wymiary: 42,5 × 35 × 54,5 mm
• Typ obudowy: małogabarytowa
• Zastosowanie: sterowanie obwodami, automatyka, rozdzielnice sterownicze

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
