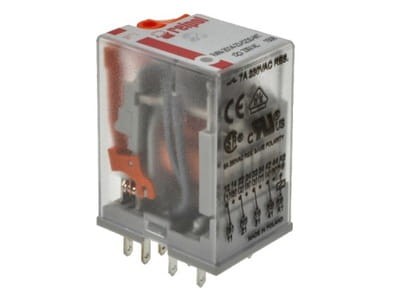

Przekaźnik elektromagnetyczny 4PDT 24VDC 6A/250VA

Przekaźnik elektromagnetyczny 4PDT 24VDC do automatyki przemysłowej

Przekaźnik elektromagnetyczny serii R4N to solidne rozwiązanie do przełączania obwodów kontrolnych i zasilających w urządzeniach automatyki, systemach sterowania i panelach rozdzielczych. Konfiguracja 4PDT (cztery styki przełączające, każdy z trzema pozycjami: wspólny, normalnie otwarty, normalnie zamknięty) daje elastyczność przy projektowaniu schematów sterowania. Napięcie cewki 24V DC to standard w branży — łatwo zasilić z baterii lub zasilacza laboratoryjnego.

Przełączalność 6A przy 250V AC lub 6A przy 24V DC oznacza, że sprawdzi się zarówno w obwodach zasilających małe urządzenia AC (silniczki, lampy sygnalizacyjne) jak i w systemach DC (sterowniki, elektromagnesy, cewki). Maksymalne napięcie przełączane to 250V AC lub 250V DC — wystarczające dla większości instalacji przemysłowych. Rezystancja styków zaledwie 100 mΩ minimalizuje spadki napięcia i straty ciepła.

Obudowa przemysłowa IP40 chroni przed kurzem i rozlaniem cieczy — nie obawisz się o niezawodność w warunkach warsztatowych. Temperatura pracy od -40°C do +70°C pozwala montować przekaźnik zarówno w klimatyzowanych panelach jak i w mniej przyjaznych środowiskach. Wymiary 27,5 × 21,2 × 35,6 mm sprawiają, że zmieści się w każdym standardowym panelu rozdzielczym. Pobór mocy cewki zaledwie 0,9W to efekt energooszczędny — ważne przy zasilaniu bateryjnym lub w systemach o ograniczonej mocy.

Przykłady zastosowań

Przekaźnik 4PDT sprawdza się w:

• Automatyce przemysłowej — sterowanie silnikami, elektromagnesami, cewkami zaworów solenoidowych
• Panelach sterowania — przełączanie obwodów zasilających, sygnalizacji, kontroli
• Systemach alarmowych — sterowanie sygnalizatorami dźwiękowymi, lamp ostrzegawczych, wyzwalaczy
• Urządzeniach laboratoryjnych — przełączanie zasilaczy, mierników, obciążeń testowych
• Instalacjach 24V DC — systemy sterowania w maszynach CNC, drukarkach przemysłowych, urządzeniach medycznych

Dla kogo?

Przekaźnik adresowany jest do elektryków, inżynierów automatyki, projektantów systemów sterowania oraz serwisantów maszyn przemysłowych. Wymaga podstawowej wiedzy z zakresu schematów elektrycznych i bezpieczeństwa pracy z napięciem — nie jest produktem dla osób bez doświadczenia. Montaż na podstawkę (złącze 2,2 × 0,5 mm) wymaga odpowiedniego gniazda lub lutowania — nie jest to rozwiązanie dla hobbyisty bez warsztatu.

Kompatybilność

Przekaźnik pracuje z następującymi podstawkami i akcesoriami komplementarnymi:

• Podstawka G4
• Podstawka GZ4
• Podstawka GZM4
• Podstawka GZT4

FAQ

Czy mogę zasilić cewkę napięciem 12V zamiast 24V?
Nie — cewka jest znamionowana na 24V DC. Zasilenie innym napięciem spowoduje niedostateczne przyciągnięcie rdzenia lub uszkodzenie cewki. Jeśli potrzebujesz 12V, szukaj modelu z cewką 12VDC.

Ile styków mogę sterować jednocześnie?
Masz cztery niezależne przełączniki (4PDT). Każdy może przełączać osobny obwód — łącznie możesz sterować czterema urządzeniami jednocześnie, o ile każde pobiera maksymalnie 6A.

Czy mogę przełączać obwody AC i DC w tym samym czasie?
Tak — każdy ze styków może pracować niezależnie w obwodach AC lub DC. Jeden styk może przełączać 250V AC, inny 24V DC w tym samym momencie, bez wzajemnych zakłóceń.

Jaki prąd udarowy wytrzymuje przekaźnik?
Prąd udarowy to 12A — oznacza to maksymalny impuls prądowy przy włączeniu. W normalnej pracy, długotrwały prąd nie powinien przekraczać 6A.

Czy można wymienić podstawkę na inną?
Tak — przekaźnik pracuje z podstawkami G4, GZ4, GZM4 i GZT4. Wybór podstawki zależy od typu montażu (DIN, śrubowy, lutowniczy) — każda zapewnia taki sam elektryczny interfejs.

Specyfikacja techniczna

• Producent: RELPOL
• Seria: R4N
• Typ: Przekaźnik elektromagnetyczny
• Konfiguracja styków: 4PDT (cztery przełączniki, każdy z trzema pozycjami)
• Napięcie cewki nominalne: 24V DC
• Rezystancja cewki: 640Ω
• Pobór mocy cewki: 0,9W
• Obciążalność styków AC (obciążenie rezystancyjne): 6A / 250V AC
• Obciążalność styków DC (obciążenie rezystancyjne): 6A / 24V DC
• Maksymalny prąd styków: 6A
• Maksymalne napięcie przełączane: 250V AC, 250V DC
• Prąd udarowy: 12A
• Rezystancja styków: 100 mΩ
• Materiał styku: AgNi (srebro-nikiel)
• Temperatura pracy: -40…+70°C
• Wymiary zewnętrzne: 27,5 × 21,2 × 35,6 mm
• Ilość pinów: 14
• Wyprowadzenia: Konektory 2,2 × 0,5 mm
• Montaż: Podstawka (kompatybilne: G4, GZ4, GZM4, GZT4)
• Klasa szczelności: IP40
• Wersja: Przemysłowa

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
