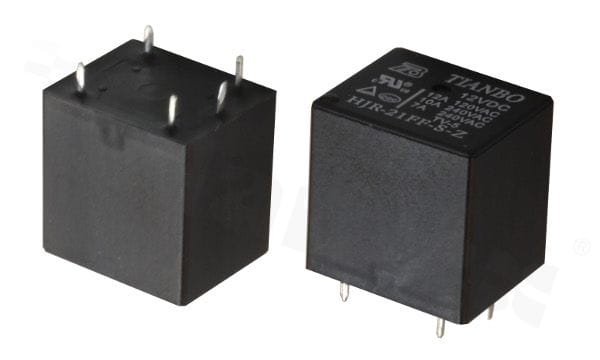

Przekaźnik elektromagnetyczny 12V 15A HJR-21FF-S-Z

Przekaźnik elektromagneticzny do automatyki i sterowania mocą

Przekaźnik HJR-21FF-S-Z to uniwersalny element sterujący, który izoluje obwód sygnałowy od obwodu mocy. Cewka zasilana napięciem 12V DC aktywuje pojedynczy styk przełączny (SPDT), pozwalający na przełączanie między dwiema niezależnymi ścieżkami prądowymi. To oznacza, że możesz sterować dwoma różnymi stanami urządzenia jednym sygnałem — bardzo przydatne w automatyce domowej, systemach alarmowych czy sterownikach.

Styk wytrzymuje obciążenie do 15A przy napięciu 30VDC lub 12A przy 240VAC, co daje dużą elastyczność przy doborze zasilania dla urządzenia docelowego. Producent Tianbo gwarantuje niezawodność w cyklicznych pracach przełączających — przekaźnik nie zmęczy się po kilkudziesięciu tysiącach przełączeń. Montaż przez otwory THT (through-hole) ułatwia umieszczenie go na płytce drukowanej bez konieczności specjalistycznego sprzętu lutowniczego.

Hermetyczna obudowa chroni cewkę i styki przed kurzem i wilgocią, co pozwala używać go zarówno w czystych warunkach laboratoryjnych, jak i w przemysłowych instalacjach. Kompaktowe wymiary sprawiają, że bez problemu zmieści się na każdej płytce prototypowej lub w obudowie sterownika.

Przykłady zastosowań

Przekaźnik najczęściej trafia do:

• Systemów automatyki domowej — włączanie/wyłączanie oświetlenia, grzejników, pomp na sygnał z czujnika lub timera
• Sterowników i regulatorów — przełączanie obwodów zasilania, przełączanie trybów pracy urządzeń
• Instalacji alarmowych — sterowanie syrenami, elektrozamkami, oświetleniem awaryjnym
• Urządzeń laboratoryjnych i testowych — przełączanie obciążeń, konfiguracja obwodów pomiarowych
• Systemów fotowoltaiki i baterii — przełączanie między źródłami zasilania, izolacja obwodów

Dla kogo?

Przekaźnik adresowany jest do elektroników, konstruktorów, instalatorów i hobbyistów zajmujących się automatyką. Nie wymaga zaawansowanej wiedzy — wystarczy rozumieć podstawy elektryki (jak podłączyć cewkę i styki). Profesjonaliści docenią niezawodność marki Tianbo i możliwość wielokrotnego przełączania bez utraty parametrów.

Specyfikacja techniczna

• Producent: Tianbo
• Model: HJR-21FF-S-Z
• Typ: Przekaźnik mocy elektromagnetyczny
• Napięcie cewki: 12V DC
• Konfiguracja styków: Pojedynczy przełączny (SPDT / 1C)
• Obciążalność prądowa (DC): 15A przy 30VDC
• Obciążalność prądowa (AC): 12A przy 240VAC
• Montaż: THT (through-hole, montaż przez otwory)

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
