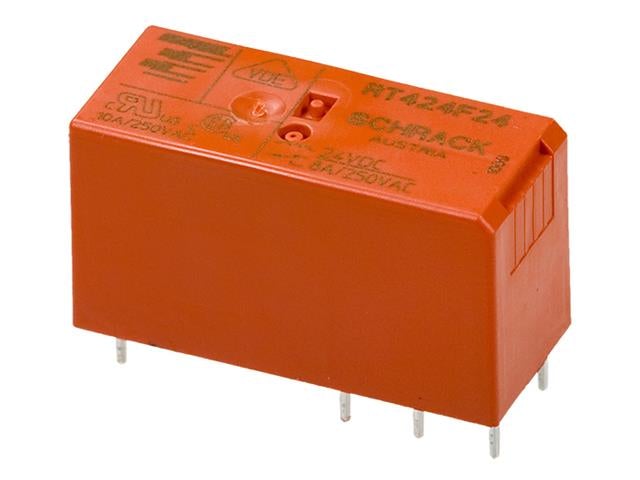

Przekaźnik RT114024 24VDC 12A/250VAC SPDT miniaturowy

Przekaźnik elektromagnetyczny do systemów automatyki i sterowania

Przekaźnik RT114024 to miniaturowy przełącznik elektromagnetyczny pracujący na napięciu 24V DC. Należy do rodziny przekaźników SPDT (Single Pole Double Throw), co oznacza jedną cewkę sterującą i jeden zestaw styków przełączających obwód — idealny do każdej aplikacji wymagającej szybkiego, niezawodnego przełączania obwodów AC i DC.

Przekaźnik pracuje z obciążalnością do 12A przy 250V AC lub 24V DC, co daje elastyczność w sterowaniu zarówno obwodami mocy jak i sygnałowymi. Nominalne napięcie cewki to 24V DC, przy czym minimum do zadziałania wynosi 16,8V — produkt toleruje wahania napięcia zasilania bez utraty funkcjonalności. Rezystancja cewki 1,44 kΩ przy poboru mocy 400 mW zapewnia niski pobór energii, ważny w systemach zasilanym bateryjnie lub z ograniczoną mocą.

Trwałość mechaniczna 30 milionów cykli przełączania gwarantuje pracę przez lata bez zużycia styków — materiał kontaktowy AgNi (srebro-nikiel) opiera się utlenianiu i erozji elektrycznej. Klasa szczelności IP40 chroni cewkę przed kurzem i bryzgami, ale nie przed całkowitym zanurzeniem. Zakres temperatury pracy -40 do +70°C pozwala na zastosowanie zarówno w chłodnych magazynach jak i w otoczeniu o podwyższonej temperaturze.

Przykłady zastosowań

Przekaźnik RT114024 sprawdza się w instalacjach automatyki budynkowej — sterowanie oświetleniem, wentylacją, grzejnikami elektrycznymi. Typowe zastosowanie to moduły automatyki przemysłowej, gdzie cewka 24V DC jest standardem zasilania sterowników PLC. Przydatny również w systemach alarmowych i zabezpieczeniowych, gdzie wymaga się przełączania obwodów sygnałowych bez opóźnienia. Inżynierowie DIY wykorzystują go w projektach domowych — budowa automatycznych wyłączników, czasowych sterowników, multiplekserów sygnałów.

Dla kogo?

Przekaźnik adresowany jest do elektryków, techników automatyki, serwisantów urządzeń przemysłowych oraz hobbyistów konstruujących projekty elektroniczne. Montaż THT wymaga podstawowej umiejętności lutowania — nie jest to produkt dla osób bez doświadczenia, ale każdy kto potrafił już zainstalować rezystor lub kondensator poradzi sobie z tym przekaźnikiem. Producenci urządzeń sterujących wykorzystują ten typ w swoich projektach ze względu na niezawodność i dostępność.

Specyfikacja techniczna

• Typ przekaźnika: elektromagnetyczny
• Konfiguracja styków: SPDT (Single Pole Double Throw)
• Napięcie cewki nominalne: 24V DC
• Napięcie cewki minimum: 16,8V DC
• Obciążalność styków AC: 12A @ 250V AC
• Obciążalność styków DC: 12A @ 24V DC
• Prąd styków maksymalny: 12A
• Napięcie przełączane maksymalne: 300V DC, 400V AC
• Moc przełączana: 3 kVA
• Rezystancja cewki: 1,44 kΩ
• Pobór mocy przez cewkę: 400 mW
• Prąd udarowy: 25A
• Materiał styku: AgNi (srebro-nikiel)
• Wersja przekaźnika: miniaturowy
• Montaż: THT (Through Hole Technology)
• Raster wyprowadzeń: 3,5 mm
• Ilość pinów: 5
• Wymiary zewnętrzne: 29 × 15,7 × 12,7 mm
• Wysokość: 15,7 mm
• Masa: 14 g
• Klasa szczelności: IP40
• Trwałość mechaniczna: 30 000 000 cykli
• Temperatura pracy: -40 do +70°C
• Seria: RT1

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
