Dzięki zastosowaniu przekaźnika SRD-12VDC-SL-C który ma dwa wyjściowe NC i NO może realizować funkcje włączenia lub wyłączenia obwodu elektrycznego (w zależności od sposobu podłączenia).

dane techniczne:

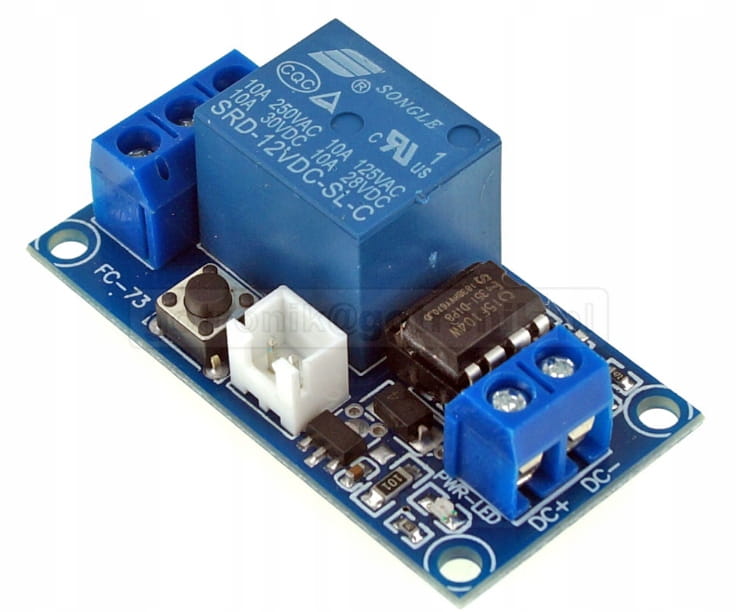

• moduł FC-73: 1 przekaźnik zatrzaskowy pracujący bistabilnie
• napięcie zasilania: 12V dc

  ► polecany do motoryzacji, samochody ciężarowe z instalacją 12V

• przycisk przełączający typu "micro -switch"

  ► monostabiliny - jedno pozycyjny

  • dodatkowe złącze z przewodem o długości 20cm

    ► do wyzwalania czyli przełączania stanu przekaźnika niskim stanem (zwarciem przewodów)

    ► np. jeśli chcemy umieścić przełącznik w innym miejscu

  • przekaźnik Songle SRD-12VDC-SL-C
  • maksymalne obciążenie styków przekaźnika: 10A/250V AC, 10A/30V DC

    ► maksymalna moc załączania urządzeń zasilanych napięciem sieciowym 10A x 230V = 2300W

    zalecana moc do 2000W

  • dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny):

    ► NC - normal close - obwód normalnie zamknięty

    ► NO - normal open - obwód normalnie otwarty

    w momencie pojawienia się sygnału wyzwalającego następuje przełączenie się styków wyjściowych przekaźnika i tym samym zmiana stanów.

    Tym samym przekaźnik może realizować funkcje włączenia lub wyłączenia obwodu elektryczne (w zależności od sposobu podłączenia)

    • długa żywotność przekaźnika ok.100000 przełączeń
    • złącze wyjściowe przekaźnika: gniazdo terminal block ARK-3 do przykręcenia przewodów
    • złącze zasilania: gniazdo terminal block ARK-2 do przykręcenia przewodów

      ► podłączenie przewodów bez konieczności ich lutowania

    • diody LED sygnalizujące stan pracy modułu:

      ► czerwona dioda LED PWR- sygnalizacja napięcia zasilania

      ► niebieska dioda LED SW - sygnalizacja załączenia przekaźnika

    • płytka drukowana dwustronna z metalizacją otworów
    • otwory montażowe do przykręcenia płytki
    • wymiary: 50mm x 25mm

• sposób podłączenia:

  Oferowany moduł z przekaźnikiem służy do sterowania urządzeniami elektrycznymi. Moduł z przekaźnikiem w zależności od wersji jest zasilany stałym napięciem DC o wartości 12V. Napięcie zasilające doprowadzamy przewodami do złącza śrubowego ARK zachowując odpowiednią polaryzacją: Vcc to (+) puls zasilania, a GND to (-) masa zasilania. Należy zachować odpowiednią polaryzację, gdyż niewłaściwe podłączenie zasilania lub przekroczenie napięcia zasilania doprowadzi do uszkodzenia modułu (przepalenia). Zalecamy rozróżniać kolory; czerwony to (+), a czarny to (-).

  W momencie podłączenia napięcia zasilającego moduł zaczyna pracować. Sygnalizuje to zaświecenie się czerwonej diody PWR-LED na płytce drukowanej.

  W ostatnim kroku połączamy się do wyjść styków przekaźnika. W module zastosowano przekaźnik przełączalny czyli taki, który posiada dwa obwody i trzy styki wyjściowe: COM: zacisk wspólny, NO: obwód normalnie otwarty, NC: obwód normalnie zamknięty. Mamy do dyspozycji dwa obwody wyjściowe które możemy podłączyć w zależności od potrzeby. Gdy sygnał wyzwalający się pojawi (naciśnięcie przycisku) to następuje przełączenie się odwodów: NC zostaje rozwarty (wyłączony), a NO zostaje zwarty. Czyli w praktyce po pojawieniu się sygnału wyzwalającego następuje zwarcie obwodu NO, a rozwarcie NC. Po zaniku sygnału wyzwalającego obwody wyjściowe przekaźnika wracają do poprzedniego stanu.

  Orientacyjny pobór prądu przez moduł przekaźnika bistabilnego: przekaźnik wyłączony 17mA, przekaźnik włączony 47mA

•
