Pamięć EEPROM AT25128AN-10SU-2.7 128K SPI 2.7V

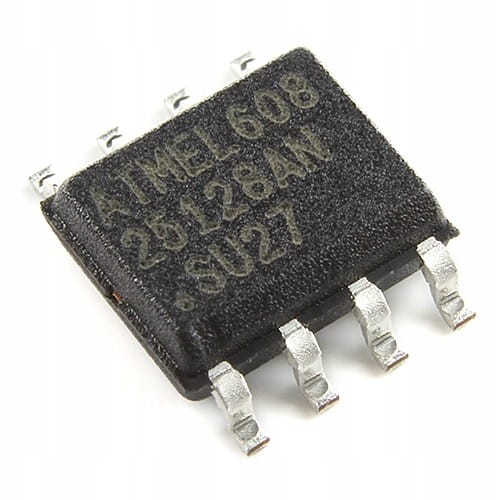

Pamięć szeregowa EEPROM AT25128AN — niezawodne przechowywanie danych

Pamięć AT25128AN-10SU-2.7 to układ EEPROM (Electrically Erasable Programmable Read-Only Memory) opracowany przez Atmel Corporation, przeznaczony do przechowywania danych konfiguracyjnych, parametrów urządzenia lub informacji diagnostycznych w systemach elektronicznych. Komunikacja odbywa się poprzez interfejs SPI (Serial Peripheral Interface), co czyni ją łatwą do integracji z mikrokontrolerami i procesorami obsługującymi ten standard.

Pojemność 128 Kbit (16 Kx8) pozwala na zapis względnie dużej ilości danych — wystarczającej dla większości aplikacji przemysłowych i konsumenckich. Niskie napięcie zasilania 2.7V umożliwia pracę z bateriami i zasilaczami niskonapięciowymi. Układ pracuje w rozszerzonym zakresie temperatur od -40°C do +85°C, co gwarantuje niezawodność zarówno w otoczeniu chłodnym jak i w warunkach podwyższonej temperatury.

Obudowa SMD-SO8 to standardowy rozmiar dla montażu powierzchniowego (Surface Mount Device), który ułatwia automatyzację produkcji i zmniejsza zajmowaną na PCB powierzchnię. Interfejs SPI pracuje z szybkością transmisji do 10 MHz (zgodnie z oznaczeniem -10SU), zapewniając szybki dostęp do danych bez zbędnych opóźnień.

Przykłady zastosowań

Pamięć AT25128AN sprawdzi się w aplikacjach wymagających trwałego przechowywania danych nawet po wyłączeniu zasilania:

• Przechowywanie parametrów kalibracji w przyrządach pomiarowych i czujnikach
• Zapis danych serwisowych, numerów seryjnych i identyfikatorów urządzenia
• Konfiguracja ustawień w urządzeniach sieciowych, kontrolerach przemysłowych i systemach automatyki
• Archiwa danych w rejestratorach i urządzeniach monitorujących
• Systemy embedded oraz projekty DIY z Arduino, STM32 i innymi platformami z obsługą SPI

Dla kogo?

Pamięć AT25128AN jest przeznaczona dla inżynierów i projektantów elektroniki, programistów firmware'u oraz producентów urządzeń elektronicznych. Wymaga podstawowej wiedzy na temat interfejsu SPI i komunikacji szeregowej — nie jest produktem dla początkujących bez doświadczenia. Użytkownik powinien umieć pracować z kartami danych (datasheet) i integrowaniem pamięci w schematach elektronicznych.

Specyfikacja techniczna

• Producent: Atmel Corporation
• Model: AT25128AN-10SU-2.7
• Typ pamięci: EEPROM szeregowa CMOS
• Pojemność: 128 Kbit (16 384 bajtów)
• Organizacja: 16 Kx8 (16 000 słów po 8 bitów)
• Interfejs komunikacyjny: SPI (Serial Peripheral Interface)
• Napięcie zasilania: 2.7V
• Szybkość transmisji SPI: do 10 MHz
• Zakres temperatur pracy: -40°C do +85°C
• Obudowa: SMD-SO8 (Small Outline 8-pin)
• Liczba wyprowadzeń: 8
• Technologia: CMOS (Complementary Metal-Oxide-Semiconductor)
