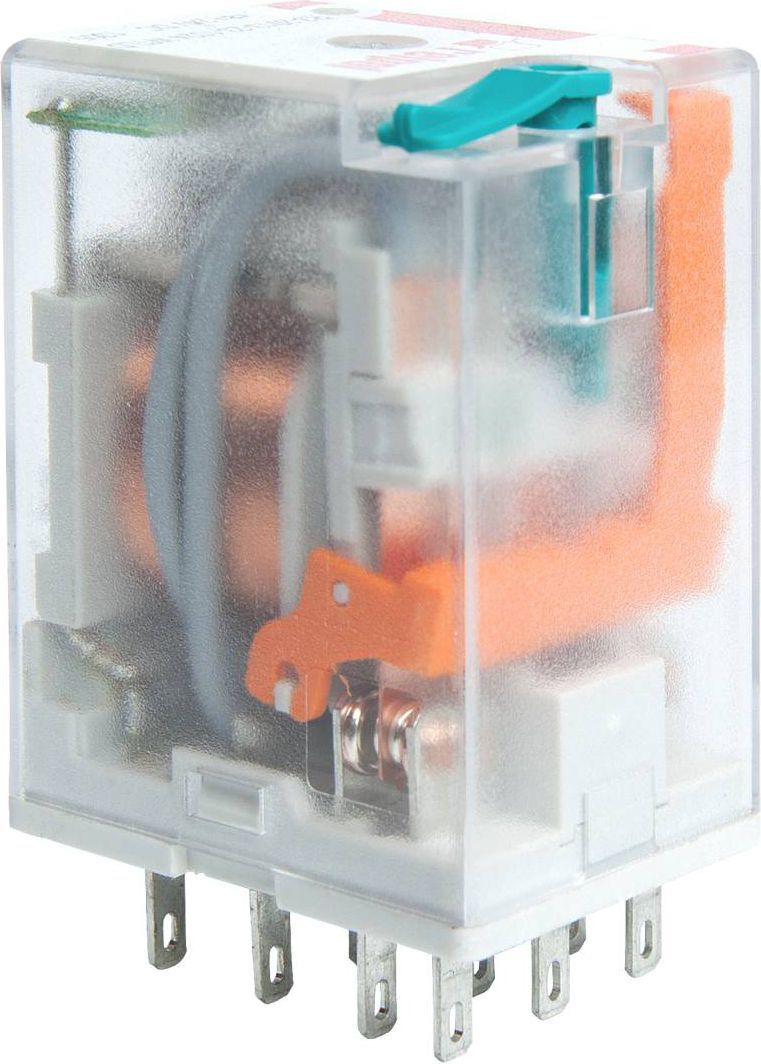

PRZEKAŹNIK PRZEMYSŁOWY R4N 24VDC 640R 6A

Dane techniczne:

• materiał styków: AgNi
• ilość i rodzaj zestyków: 4P (przełączne)
• stopień ochrony obudowy IP: 40
• sposób podłączenia: do gniazd wtykowych
• napięcie znamionowe cewki: 24 V DC
• rezystancja cewki: 640 Ω (przy 20 °C)
• tolerancja rezystancji: ± 10 %
• roboczy zakres napięcia zasilania: 19.2 V DC / 26.4 V DC minimalne / maksymalne
  (przy 20 / 70 °C)
• znamionowe napięcie zestyków AC: 250 V
• maksymalne napięcie zestyków AC: 250 V
• minimalne napięcie zestyków: 10 V
• znamionowy prąd (moc) obciążenia AC1: 7 A / 230 V AC (VDE)
• znamionowy prąd (moc) obciążenia DC1: 6 A / 24 V DC
• minimalny prąd zestyków: 5 mA
• maksymalny prąd załączania: 12 A
• obciążalność prądowa trwała zestyku: 7 A
• maksymalna moc łączeniowa AC1: 1500 VA
• minimalna moc łączeniowa: 0.3 W
• maksymalna częstość łączeń przy obciążeniu znamionowym AC1: 1200 cykli / godzinę
• maksymalna częstość łączeń bez obciążenia: 18000 cykli / godzinę
• znamionowy pobór mocy cewki DC: 0.9 W
• znamionowe napięcie izolacji: 250 V AC
• znamionowe napięcie udarowe: 2500 V 1.2 / 50 μs
• kategoria przepięciowa: II
• stopień zanieczyszczenia izolacji: 2
• czas zadziałania: 13 milisekund
• czas powrotu: 3 milisekundy
• trwałość łączeniowa AC1: > 5 x 10⁴ 7 A, 230 V AC (VDE) / > 10⁵ 6 A, 250 V AC
• trwałość mechaniczna (cykle): > 2 x 10⁷
• wymiary: 27.5 x 21.2 x 35.6 mm
• temperatura otoczenia (składowania): od -40 do +85 °C
• temperatura otoczenia (pracy): od -40 do +70 °C
• ochrona przed oddziaływaniem środowiska: RTI
• odporność na wibracje: 5 g 10 - 150 Hz
• mechaniczny wskaźnik zadziałania: tak
• przycisk testujący: tak, czołowy z funkcją blokowania styków
• kolor przycisku testującego: morski
