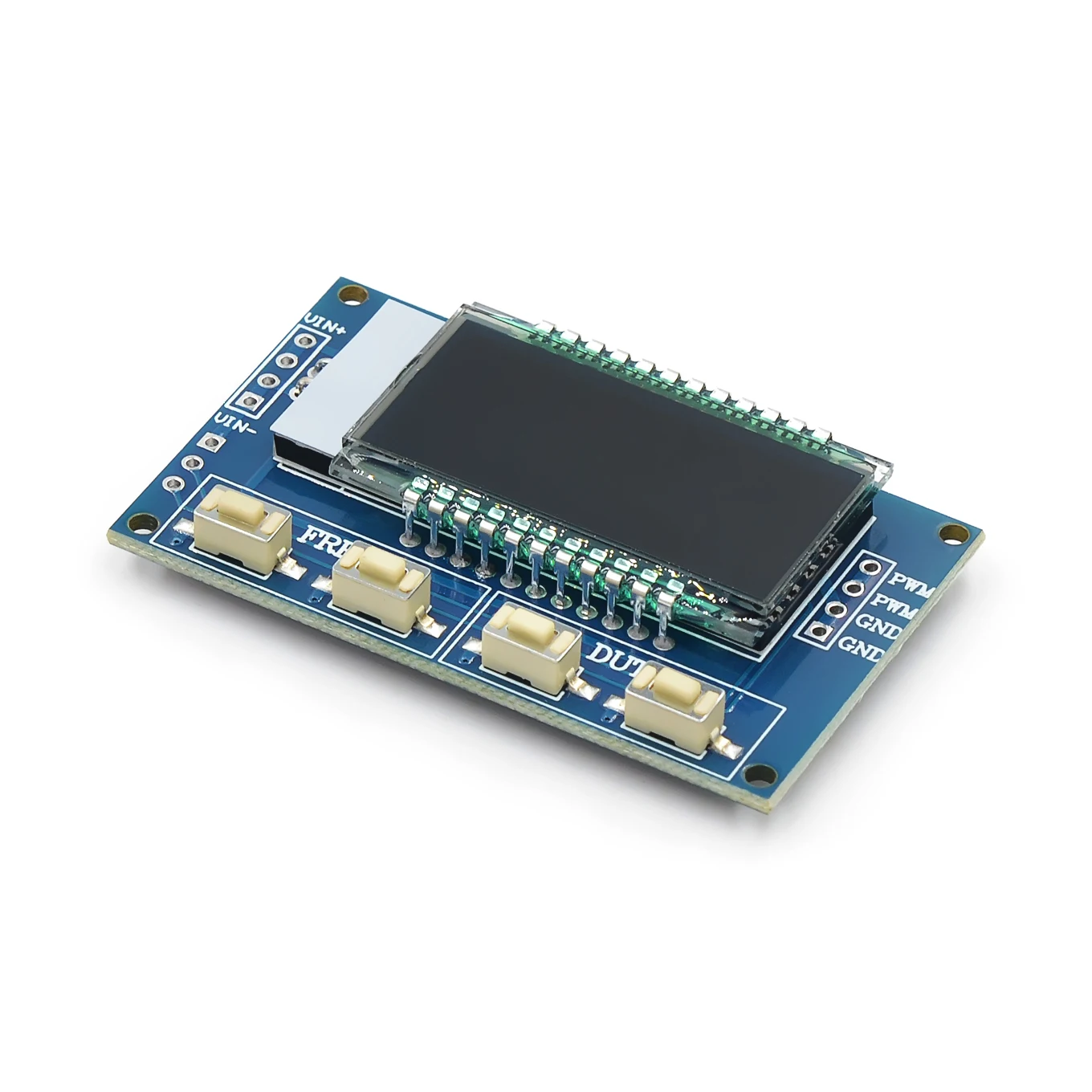

Moduł generatora sygnału 1Hz-150Khz

Regulowany cykl pracy impulsu PWM moduł fali  prostokątny generator sygnału falowego XY-LPWM

Podkreśla moduł:

1. Wyświetlacz ciekłokrystaliczny częstotliwości LCD i cyklu pracy, jasne, wyjścia PWM, mogą odpowiednio ustawić częstotliwość i cykl pracy;

2. Szeroki zakres częstotliwości, wysoka dokładność;

3. Może być komunikacja szeregowa

Po pierwsze, opis modułu

Wyjście PWM, częstotliwość może być podana oddzielnie,

Zakres częstotliwości jest podzielony na cztery, automatyczne przełączanie:

1.XXX (bez przecinka dziesiętnego): najmniejsza jednostka to 1Hz, z przedziału 1Hz ~ 999Hz;

2.X.XX (sto punktów po przecinku) to minimalna jednostka 0.01Khz, w zakresie 1.00Khz ~ 9.99Khz;

3.x X.X (dziesięć po przecinku): minimalna jednostka to 0.1kHz; Zakres 10.0KHz ~ 99.9KHz

4.x.x.x (dziesiętny za dziesięć i sto): minimalna jednostka to 1Khz; Zakres 1KHz ~ 150KHz

Np. wyświetlacz częstotliwości: 100 wskazuje, że impuls wyjściowy PWM 100Hz;

1.01 reprezentuje impuls wyjściowy PWM 1.01K;

54.1 reprezentuje impuls wyjściowy PWM 54.1KHz;

1.2.4 wskazuje, że impuls wyjściowy PWM 124KHz;

Cykl pracy w zakresie: od 0 do 100%;

Wszystkie parametry konfiguracji, zasilanie-down save.

Po drugie, ustawienia parametrów

Moduł ma cztery oddzielne przyciski, aby ustawić częstotliwość i cykl pracy, krótkie wsparcie (zwiększenie lub zmniejszenie o jedną jednostkę) i długie naciśnięcie (szybki wzrost lub zmniejszenie), proste, ustawienie wszystkich parametrów są automatycznie zapisywane,

Po trzecie, parametry modułu:

1. Napięcie robocze: 3.3 ~ 30V;

2. Zakres częstotliwości: 1Hz ~ 150KHz;

3. Dokładność częstotliwości: w każdym zakresie dokładność wynosi około 2%;

4. Sygnał nośność: prąd wyjściowy około 5 ~ 30ma;

Amplituda wyjściowa: amplituda PWM równa napięciu zasilania;

6. Temperatura otoczenia: -20 ~ + 70 °.

Po czwarte, zakres zastosowania:

1. Jako generator sygnału fali kwadratowej generujący sygnał fali kwadratowej wykorzystywany do eksperymentalnego rozwoju;

2. Sygnał fali kwadratowej do generowania sterownika do sterowania silnikiem;

3. Regulowany impuls jest generowany do użytku przez MCU;

4. Regulowany impuls jest generowany, obwód związany z kontrolą (kontrola ściemniania PWM i inne aplikacje).

Po piąte, kontrola portu szeregowego (komunikacja na poziomie MCU TTL)
Standard komunikacji: 9600 bps bity danych: 8

Bity Stop: 1
Bit parzystości: brak
Kontrola przepływu: brak

1, częstotliwość PWM

"F101": ustaw częstotliwość 101 HZ (001 ~ 999)

"F1.05": ustaw częstotliwość 1.05 KHZ (1.00 ~ 9.99)

"F10.5": ustaw częstotliwość 10.5KHZ (10.0 ~ 99.9)

"F1.0.5": ustaw częstotliwość 105KHZ (1.0.0 ~ 1.5.0)

2, stosunek cła PWM

„ DXXX ”: ustaw cykl pracy PWM to XXX; (001 ~ 100)

Na przykład D050, ustaw stosunek cła PWM wynosi 50%

3, odczytuje ustawione parametry

Wyślij ustawienia parametrów odczytu ciągu „ odczytu ”.

Ustawienie pomyślnego powrotu: w dół;
