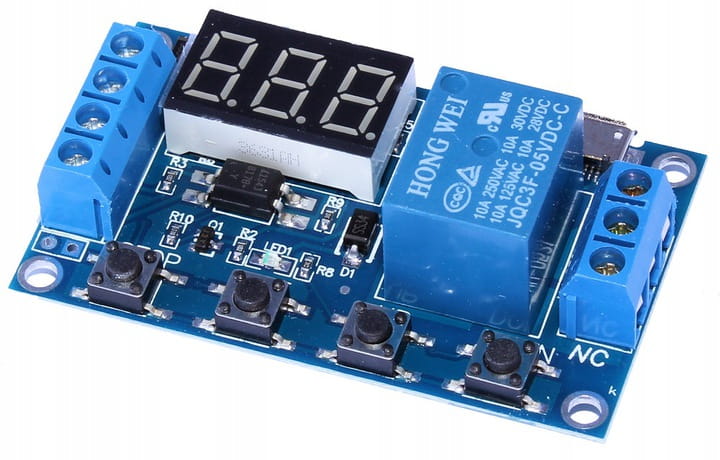

Moduł Przekaźnika Czasowego 1C12
Opis

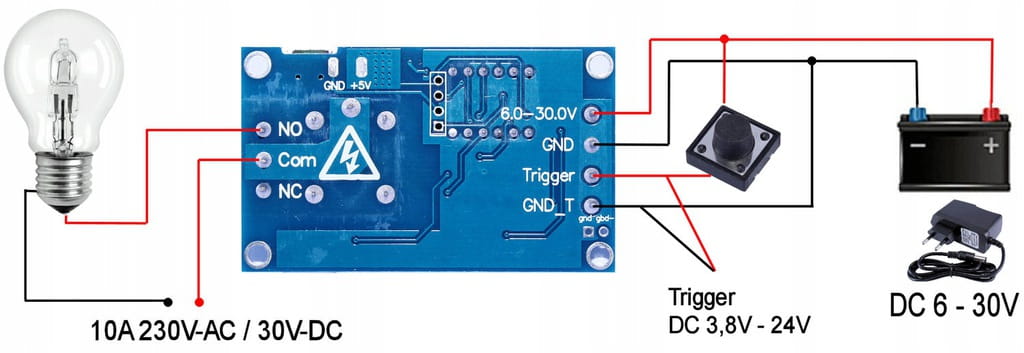

Funkcja 3.2 pozwala na działanie modułu bez Triggera, tzn. w momencie, gdy zasilimy moduł czasowy przez 5V gniazdo microUSB lub przez złącze 6.0-30.0V zaczyna on odliczanie bez konieczności wyzwalania startu oraz pozwala na nieskończoną, lub określoną ilość cykli pracy przekaźnika.
Instrukcja:
- Przycisk STOP włącz/wyłącz przekaźnik ( Odliczanie działa - przekaźnik jest wyłączony )
- Przycisk SET trzymany długo- wybór jednej z funkcji oraz przejście do atrybutów funkcji
- Przycisk SET trzymany krótko- wyświetlenie atrybutów funkcji
- Procedura programowania modułu:
- Naciśnij przycisk stop wybierając opcję ON.
- Poczekaj, aż na wyświetlaczu pojawi się 000
- Wciśnij długo SET -> Wybierz program przyciskami UP / DOWN
- Wciśnij krótko SET -> Migające OP na wyświetlaczu -> 000. -> Wprowadź długość trwania atrybutu przyciskami UP / DOWN
Przyciskiem STOP wybierz jednostkę czasu :
000.->Sekunda
00.0 -> Dziesiąta część sekundy ( 05.5 = 5,5 sekundy )
0.0.0. -> Minuta ( 0.0.1. = 1 minuta)
- Wciśnij długo SET -> Po zakończeniu migania numeru programu np. P1.1 procedura zostanie zakończona
Opis programów ( funkcji ) :
P1.1 – Po podaniu sygnału Triggera następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, po czym przekaźnik się wyłącza ( podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0 )
P1.2 Po podaniu sygnału Triggera następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, po czym przekaźnik się wyłącza ( podanie sygnału Triggera podczas odliczania powoduje odliczanie od 0 )
P1.3 Po podaniu sygnału Triggera następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, po czym przekaźnik się wyłącza ( podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie )
P-2 Po podaniu sygnału Triggera następuje odliczanie czasu ustawionego jako atrybut funkcji CL, następnie włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0 )
P3.1 Po podaniu sygnału Triggera następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji CL, proces ( CYKL ) powtarzany jest określoną ilość razy wprowadzonych w atrybucie LOP ( --- w atrybucie LOP oznacza pętlę nieskończoną ) podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie
P3.2 Po podłączeniu modułu do zasilania następuje automatyczne włączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako atrybut funkcji CL, proces ( CYKL ) powtarzany jest określoną ilość razy wprowadzonych w atrybucie LOP ( --- w atrybucie LOP oznacza pętlę nieskończoną )
P – 4 Po podaniu sygnału Triggera następuje włączenie przekaźnika, odliczanie czasu ustawionego jako atrybut funkcji OP zaczyna się od momentu „zniknięcia” Triggera ( przekaźnik jest włączony do momentu zakończenia odliczania ) Podanie sygnału Triggera podczas odliczania powoduje wyzerowanie licznika oraz kolejne oczekiwanie na „zniknięcie” Triggera ( przekaźnik jest przez cały czas włączony )
