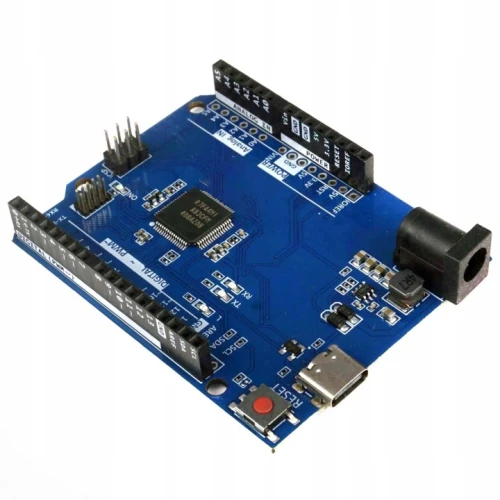

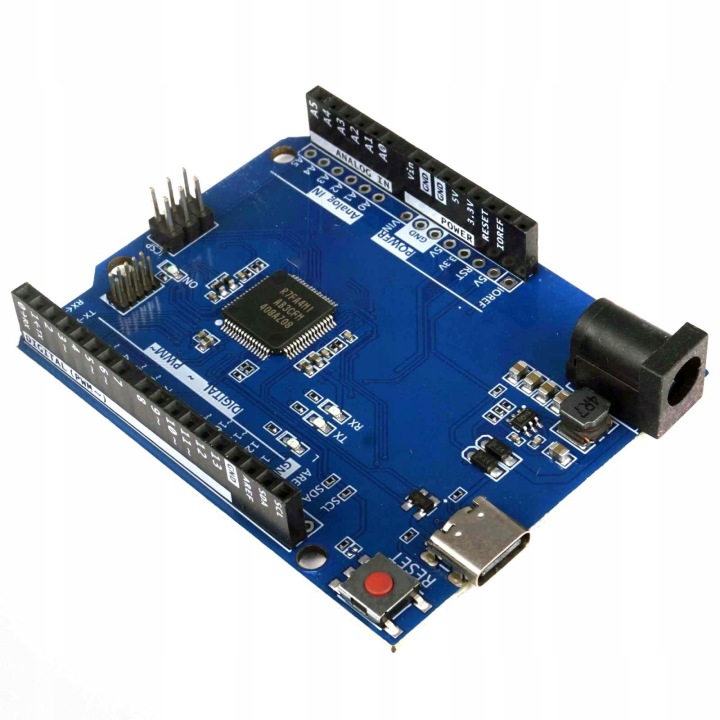

Mikrokontroler Arduino Uno R4 Minima Cortex-M4 48MHz 256kB

Arduino Uno R4 Minima: mikrokontroler na prototypy i projekty elektroniczne

Arduino Uno R4 Minima to nowsza generacja popularnej płytki Uno, oparta na 32-bitowym mikrokontrolerze Renesas RA4M1 z rdzeniem Arm Cortex-M4. Zyskujesz wyraźnie większą moc obliczeniową i pamięć niż w klasycznej Uno, a jednocześnie zachowujesz znany układ wyprowadzeń. Dzięki temu płytka nadaje się zarówno do nauki programowania mikrokontrolerów, jak i do szybkiego budowania prototypów.

Taktowanie 48 MHz, 32 kB pamięci RAM i 256 kB pamięci Flash pozwalają obsłużyć rozbudowane programy, odczyt wielu czujników czy obróbkę danych bezpośrednio na płytce. Płytka oferuje 14 cyfrowych wejść/wyjść, z czego 6 pracuje jako wyjścia PWM, oraz 6 wejść analogowych. PWM przydaje się do płynnej regulacji jasności diod LED i prędkości silniczków, a wejścia analogowe do odczytu potencjometrów, termistorów czy czujników światła.

Wbudowane interfejsy I2C, SPI i UART umożliwiają podłączanie modułów wyświetlaczy, czujników i pamięci, a magistrala CAN BUS otwiera drogę do projektów komunikacyjnych, w tym związanych z instalacjami pojazdów. Dodatkowo płytka obsługuje tryb HID, dzięki czemu może być rozpoznawana przez komputer jako urządzenie wejściowe. Konwerter DAC 12-bit pozwala generować napięcia analogowe o wysokiej rozdzielczości, co bywa przydatne przy sygnałach referencyjnych i prostych generatorach przebiegów.

Przykłady zastosowań

• Prototypowanie urządzeń elektronicznych i szybkie testowanie pomysłów
• Nauka programowania mikrokontrolerów i podstaw elektroniki
• Sterowanie diodami LED i silnikami z wykorzystaniem wyjść PWM
• Odczyt czujników analogowych oraz czujników podłączanych przez I2C lub SPI
• Projekty komunikacji z użyciem magistrali CAN BUS

Dla kogo?

Płytka sprawdzi się u początkujących, którzy chcą zacząć przygodę z Arduino, oraz u hobbystów i studentów realizujących własne projekty. Inżynierowie i firmy tworzące prototypy znajdą w niej wygodną platformę do testów przed przygotowaniem docelowego układu. Do pracy z płytką wystarczy podstawowa znajomość programowania; sam sprzęt nie wymaga zaawansowanej wiedzy elektronicznej.

Najczęstsze pytania

• Czy płytka jest kompatybilna z shieldami Arduino Uno? Tak, Arduino Uno R4 Minima ma format Uno, więc dotychczasowe shieldy w tym standardzie powinny pasować mechanicznie i elektrycznie do układu wyprowadzeń.
• Jak można zasilić płytkę? Zasilanie jest możliwe z portu USB-C (5V) lub z zewnętrznego źródła 6-24V podłączonego przez złącze DC.
• Jakie napięcie mają poziomy logiczne? Poziomy logiczne wejść i wyjść cyfrowych wynoszą 5V.

Specyfikacja techniczna

• Napięcie zasilania: 5V z USB-C lub 6V-24V przez złącze DC
• Napięcie poziomów logicznych: 5V
• Mikrokontroler: Renesas RA4M1 (Arm Cortex-M4)
• Taktowanie procesora: 48MHz
• Pamięć RAM: 32kB
• Pamięć FLASH: 256kB
• Interfejsy komunikacji: I2C, SPI, UART, CAN BUS
• Obsługa HID: tak
• Wbudowany konwerter DAC: 12-bit
• Wejścia/Wyjścia cyfrowe: 14
• Wejścia analogowe: 6
• Piny PWM: 6
• Wymiary: 69mm x 54mm
