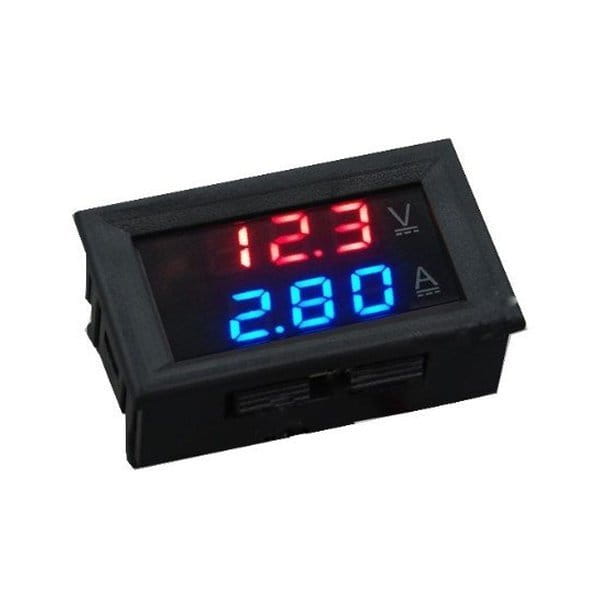

Miernik woltomierz i amperomierz 0-100V 10A

  Opis produktu

Uniwersalny miernik panelowy, cyfrowego woltomierza i amperomierza z wbudowanym bocznikiem w obudowie. Wygodny sposób na wykonanie własnego miernika w swoim urządzeniu. Wersja z czerwonym woltomierzem i niebieskim amperomierzem.

Miernik posiada możliwość kalibracji wskazań woltomierza jak i amperomierza za pomocą potencjometrów znajdujących się na odwrocie miernika.

Gdy dokonujemy pomiaru prądu z tego samego źródła co zasilamy miernik to należy pamiętać o tym aby nie podłączać masy zasilania miernika, ponieważ wtedy wskazania amperomierza mogą być przekłamane.

  Dane techniczne

• Napięcie zasilania miernika: DC 4,5V-30V
• Pomiar:
  • prądu 0-10A DC
  • napięcia 0-99.9V DC
• Wielkość cyfr: LED 0,28"
• Częstotliwość odświeżania 500ms/1pomiar
• Dokładność  pomiaru: 1%
• Temperatura pracy -10* do 65*C
• Kolor wyświetlacza: czerwony woltomierz i niebieski amperomierz
• Wymiary 48x29x26mm
• Wymiary otworu montażowego: 46x26,5 mm

  Wyprowadzenia przewodów

• przewody cienkie:
  • czerwony to plus zasilania miernika
  • czarny masa zasilania
  • żółty pomiar napięcia
• Grube przewody:
  • czarny masa / pomiar prądu
  • czerwony pomiar prądu

  Podłączenie - Wersja gdy odbiornik jest zasilany napięciem większym niż 30V

  Podłączenie - Wersja gdy odbiornik jest zasilany napięciem od 3V do 30V
