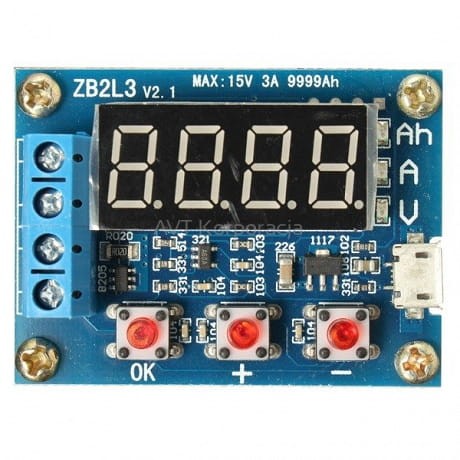

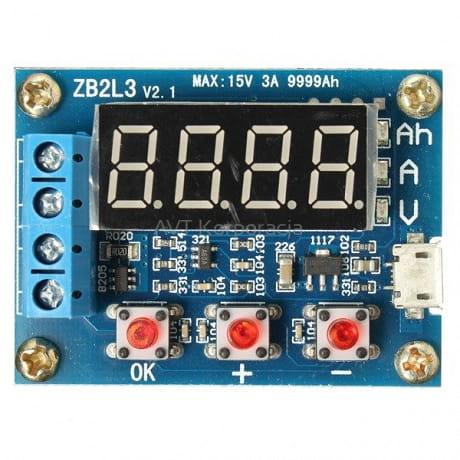

MIERNIK POJEMNOŚCI AKUMULATORÓW ZB2L3 15V-3A

Miernik pojemności umożliwia sprawdzenie pojemności akumulatorów takich jak Ni-Mh, Ni-Cd, Li-Ion, Li-Pol, Li-Fe, Pb, i innych od napięcia 1V do 15V.
W celu uruchomienia testu, podłączamy rezystor do złącz "R" a do złącz IN+ oraz IN- akumulator. Tester pracuje na napięciu 5V, zasila się go za pomocą złącza micro USB.

Wyświetlacz naprzemiennie pokazuje aktualne napięcie, prąd rozładowywania oraz ilość rozładowanych mAh. Przyciski + i - służą do ustawienia minimalnego napięcia do jakiego podłączony akumulator ma się rozładować i przerwać proces rozładowywania.
Dodatkowym atutem jest automatyczne wykrywanie podłączonego akumulatora, jaki dostosowanie do niego prądu rozładowania - np. bateria Ni-Mh o napięciu 1,2V zostanie rozładowywania prądem o natężeniu nie przekraczającym 500mA (320mA z rezystorami dołączonymi do zestawu) do napięcia 0,5V, a pakiet litowy o napięciu nominalnym 3,7V prądem 2A. Im większe napięcie tym większy możliwy prąd rozładowywania max 3A.
Można również dokonać kalibracji urządzenia.

• napięcie zasilania: 5V micro USB
• typ obsługiwanych akumulatorów: Ni-MH, Ni-Cd, Li-Ion, Li-Pol, Li-Fe, Pb
• pomiar napięcia: od 0.00V do 15.00V - rozdzielczość - 0.01V
• minimalne napięcie do rozładowania akumulatora 0.50V
• błąd pomiaru napięcia 1%
• maksymalna pojemność: 9999Ah
• dołączony rezystor - 2x 5W 7.5 Ohm
• wymiary: 50x37x16mm

Moduł informuje również użytkownika o problemach jakie wystąpiły w postaci wyświetlanego napisu error:

1. Err1: napięcie akumulatora jest powyżej 15 V
2. Err2: napięcie akumulatora jest niższe niż napięcie minimalne
3. Err3: Bateria nie może pozwolić na obciążeni lub prąd rozładowania zbyt duży
4. Err4: nadprądowe (prąd przekracza 3.1A)
