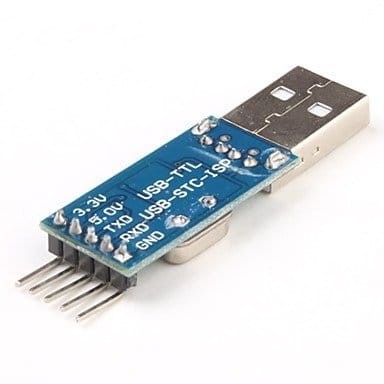

Konwerter USB/TTL/UART/RS232 3,3V/5V PL2303HX

Konwerter przejściówka USB-UART/RS232 - wyjście 3,3V/5V - PL2303HX - Arduino

Uniwersalny moduł konwertera z wyjściem USB - UART - RS232. Umożliwia ona programowanie płytek Arduino (np MultiWii) oraz innych z wejściem RS232/ TTL które nie posiadają na swojej płycie złącza USB.

• Kontroler oparty na układzie PL2303HX
• kompatybilny z USB 1.1 i 2.0

• napięcie zasilania do zewnętrznego układu 3.3V lub 5V (Uwaga: stosując konwerter razem z Multiwii należy zasilić je z zewnętrznego źródła)

• Sterowniki do pobrania z tej strony przekładki "pliki" oraz aktualny ze strony producenta  driver
• Do podłączeń wystarczy zastosować
  • GND
  • TXD
  • RXD
• Płytkę kontrolera zasilać własnym napięciem (nie z konwertera USB)
• Dwie diody LED wskazujące komunikacje

• Bardzo ważne jest właściwe podłączenie do płyty głównej - inne podłączenie może spowodować uszkodzenie elektroniki płyty lub FTDI.
• W cenie sam konwerter, bez kabla USB i innych przewodów.
• Przeznaczone do wszelkich płyt z wejsciem TTL/ RS232 (TX/RX)

Procedura użytkowania konwertera z Arduino i podobnymi układami

Chcąc używać konwertera do wgrywania programu do Arduino lub podobnych układów należy zaraz po kompilacji (a na początku wgrywania) zrestartować cały zewnętrzny układ (przycisk reset na PCB Arduino). Tak zdefiniowana jest sekwencja programowania, przy niezrestartowanym mikrokontrolerze program może nie zostać wgrany.
