Konwerter I2C PCF8574 do LCD HD44780 16 pin

Konwerter I2C dla wyświetlacza LCD HD44780

Ten konwerter dramatycznie upraszcza podłączenie wyświetlacza LCD ze sterownikiem HD44780 do mikrokontrolera. Zamiast tradycyjnie 8 linii danych plus linie sterujące, wystarczą tylko dwie linie magistrali I2C (SDA i SCL) plus zasilanie i masa. To oznacza oszczędność pinów GPIO, mniej przewodów do lutowania i szybszą konfigurację — zwłaszcza ważne gdy pracujesz z Arduino o ograniczonej liczbie wyprowadzeń.

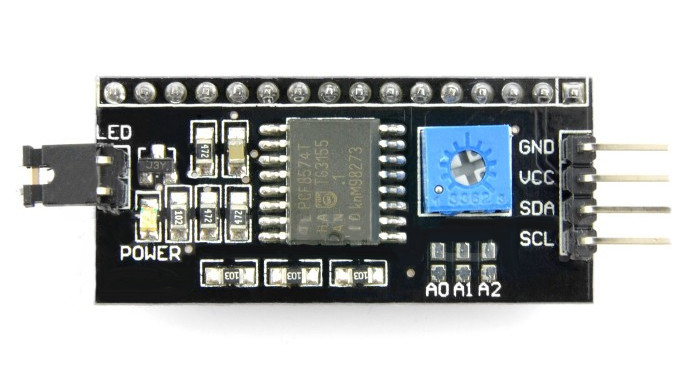

Układ oparty jest na popularnym chipsecie PCF8574, który pełni rolę konwertera równoległo-szeregowego. Wlutowany potencjometr pozwala na wygodną regulację kontrastu wyświetlacza bez dodatkowych podzespołów. Możesz sterować zarówno wyświetlanym tekstem jak i podświetleniem LCD bezpośrednio z kodu — włączać i wyłączać je dynamicznie w zależności od potrzeb aplikacji.

Na płytce zamontowane są rezystory podciągające 4,7 kΩ dla linii I2C, co eliminuje potrzebę dodawania ich osobno w schemacie. Adres magistrali I2C można zmieniać poprzez lutowanie trzech zworcek (A0, A1, A2), co pozwala podłączyć do jednej magistrali aż osiem takich konwerterów jednocześnie.

Przykłady zastosowań

Moduł sprawdza się wszędzie tam, gdzie potrzebujesz wyświetlacza tekstowego z ograniczoną liczbą dostępnych pinów GPIO. Typowe scenariusze to:

• Projekty Arduino z wieloma czujnikami — gdy każdy pin się liczy, a ekran LCD by je zabrał
• Liczniki, mierniki i urządzenia pomiarowe wymagające wyświetlacza — konwerter zajmuje minimalnie miejsca na płytce
• Systemy alarmowe i sterowniki domowe wymagające interfejsu użytkownika
• Roboty i pojazdy autonomiczne — oszczędzenie pinów na mikrokontrolerze pozwala na więcej czujników i urządzeń sterujących

Dla kogo?

Moduł jest idealny zarówno dla początkujących hobbyistów Arduino, którzy chcą uprościć sobie projekt, jak i dla doświadczonych inżynierów, którzy optymalizują zużycie pinów GPIO. Nie wymaga zaawansowanej wiedzy elektronicznej — wystarczy umieć lutować i zainstalować odpowiednią bibliotekę I2C w Arduino IDE. Dostępnych jest wiele bibliotek open-source ułatwiających pracę z tym konwerterem.

Kompatybilność

Konwerter pasuje do wszystkich popularnych wyświetlaczy LCD z 16-pinowym złączem, które używają sterownika HD44780, w tym:

• Wyświetlacze 2x16 znaków (najpopularniejsze)
• Wyświetlacze 4x20 znaków
• Wyświetlacze 1x16 znaków
• Inne warianty z tym samym rozstawem i sterownikiem HD44780

Pytania i odpowiedzi

Jaki adres I2C ma ten moduł?
To zależy od użytego chipsetu — mogą to być adresy 0x20, 0x27, 0x38 lub 0x3F. Możesz zmienić adres lutując zworcę A0, A1 lub A2. Aby dowiedzieć się dokładnego adresu swojego modułu, użyj programu I2C Scanner dla Arduino — zeskanuje magistralę i pokaże wszystkie podłączone urządzenia.

Czy mogę podłączyć kilka wyświetlaczy do jednego Arduino?
Tak, możesz podłączyć do ośmiu konwerterów do jednej magistrali I2C, jeśli ustawisz im różne adresy poprzez lutowanie zworcek A0, A1 i A2. Wszystkie będą komunikować się przez te same dwie linie SDA i SCL.

Czy potrzebuję biblioteki do obsługi tego modułu?
Tak, musisz zainstalować odpowiednią bibliotekę I2C dla HD44780 (np. LiquidCrystal_I2C). Dostępne są bezpłatne, darmowe biblioteki na GitHub i w Arduino Library Manager.

Czy mogę regulować jasność podświetlenia?
Potencjometr na module reguluje kontrast wyświetlacza, nie jasność podświetlenia. Jasność można kontrolować programowo poprzez PWM na pinie podświetlenia (jeśli masz dostęp do tego przewodu), ale to wymaga modyfikacji okablowania.

Specyfikacja techniczna

• Typ konwertera: Magistrala I2C do równoległa (parallel data)
• Układ główny: PCF8574 (lub PCF8574T, PCF8574A, PCF8574AT w zależności od wersji)
• Zasilanie: +5V
• Rezystory podciągające: 4,7 kΩ (zamontowane na płytce)
• Liczba możliwych adresów I2C: 8 (konfiguracja poprzez zworcę A0, A1, A2)
• Możliwe adresy: 0x20, 0x27, 0x38, 0x3F (w zależności od chipsetu i konfiguracji zworcek)
• Wyprowadzenia: GND (masa), VCC (+5V), SDA (linia danych I2C), SCL (linia zegarowa I2C)
• Złącze do wyświetlacza: 16-pinowa listwa goldpin (męska, do przylutowania)
• Regulacja kontrastu: Potencjometr wlutowany na płytce
• Sterowanie podświetleniem: Możliwe poprzez magistralę I2C (zworkę można wyciągnąć aby wyłączyć podświetlenie)
• Kompatybilność: Wszystkie wyświetlacze LCD z sterownikiem HD44780 i 16-pinowym złączem
