Kontroler sterownik silnika krokowego MKS OSC V1.0

Sterownik do ręcznej kontroli silników krokowych

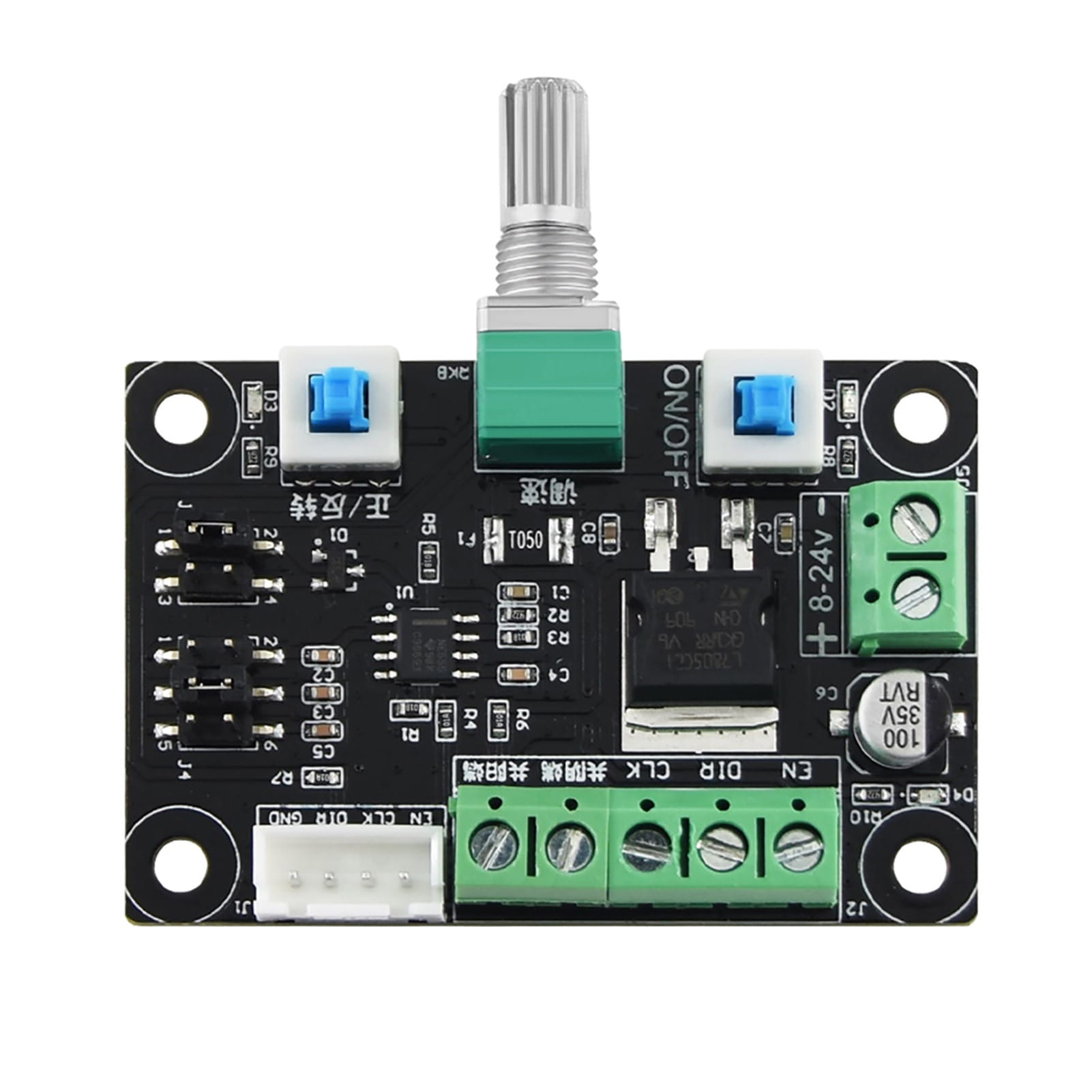

Kontroler MKS OSC V1.0 to interfejs pośredniczący między źródłem sygnału sterującego a sterownikiem silnika krokowego. Pozwala na intuicyjną, ręczną regulację parametrów pracy silnika za pomocą pojedynczego potencjometru obrotowego — bez konieczności programowania czy skomplikowanej konfiguracji. Moduł generuje sygnały sterujące w formacie PWM lub impulsowym, dostosowując je do wymagań twojego sterownika.

Jedną z kluczowych cech jest możliwość wyboru spośród trzech zakresów częstotliwości pracy. Zakres niski (5,4 kHz do 160 kHz) sprawdza się przy silnikach wymagających precyzyjnego sterowania i małych zmian prędkości, zakres średni (540 Hz do 16,6 kHz) to uniwersalny wybór dla większości zastosowań, a zakres wysoki (80 Hz do 2,4 kHz) dedykowany jest silnikom pracującym w niskich częstotliwościach. Dzięki temu elastycznemu podejściu moduł pasuje do szerokiej gamy sterowników dostępnych na rynku.

Sterowanie kierunkiem obrotu — lewo i prawo — realizowane jest poprzez dedykowany przełącznik lub sygnał sterujący, co daje pełną kontrolę nad ruchem silnika. Interfejs jest prosty i intuicyjny, co czyni ten moduł idealnym dla hobbyistów, inżynierów prototypujących oraz instalatorów pracujących z systemami automatyki.

Przykłady zastosowań

Kontroler sprawdza się szczególnie dobrze w projektach wymagających ręcznej kontroli silników krokowych bez konieczności zaangażowania mikrokontrolera. Typowe scenariusze to:

• Systemy automatyki laboratoryjnej i badawczej — regulacja pozycji stolików pomiarowych, ruchów osi XY w urządzeniach testowych
• Prototypowanie urządzeń — testowanie zachowania silnika przed napisaniem finalnego kodu sterującego
• Instalacje przemysłowe — ręczna kalibracja pozycji elementów ruchomych bez wyłączania głównego systemu
• Projekty DIY i hobbystyczne — drukarka 3D, grawerka laserowa, ploter — wszystko tam, gdzie potrzebna jest przejściowa kontrola ręczna lub testowa

Dla kogo?

Moduł jest przeznaczony dla osób mających doświadczenie z elektroniką i sterownikami silników — nie jest dla całkowitych początkujących. Jednak nie wymaga zaawansowanej wiedzy programistycznej; wystarczy rozumieć podstawy sygnałów sterujących (EN, DIR, PUL) i umieć prawidłowo podpiąć przewody. Instalatorzy, elektrycy specjalizujący się w automatyce, oraz inżynierowie prototypujący znajdą w tym module niezastąpione narzędzie do testowania i kalibracji.

Kompatybilność — ważne informacje o złączach

Oznaczenia wyprowadzeń mogą się różnić między producentami sterowników. Poniżej zestawienie synonimów, które oznaczają to samo:

• EN = ENA = ENABLE — linia włączenia sterownika
• PUL = PULS = CLK — linia impulsów sterujących (Clock)
• DIR = CW = CWW — linia kierunku obrotu (Direction / Clockwise)

Moduł obsługuje zarówno logikę wspólnej anody jak i wspólnej katody. W przypadku wspólnej anody połącz EN+, PUL+ i DIR+ razem do anody, a następnie EN- z EN, PUL- z CLK, DIR- z DIR. W przypadku wspólnej katody połącz EN-, PUL- i DIR- razem do katody, a następnie EN+ z EN, PUL+ z CLK, DIR+ z DIR. Dokładny schemat połączeń znajduje się w galerii zdjęć produktu.

FAQ

• Czy mogę podłączyć moduł bezpośrednio do silnika krokowego?
  Nie — kontroler musi być połączony ze sterownikiem silnika (driverem), a nie bezpośrednio z silnikiem. Sterownik dostarcza odpowiednią moc i prąd potrzebny do zasilenia silnika, a kontroler generuje tylko sygnały sterujące.
• Jak wybrać prawidłowy zakres częstotliwości?
  Zakres zależy od twojego sterownika i silnika. Większość sterowników pracuje w zakresie średnim (540 Hz – 16,6 kHz). Sprawdź dokumentację sterownika lub eksperymentuj, zaczynając od zakresu średniego — jeśli silnik pracuje płynnie i bez pulsacji, to prawidłowy wybór.
• Co oznacza sygnał PWM vs impulsowy?
  PWM (Pulse Width Modulation) reguluje moc poprzez zmianę szerokości impulsu, podczas gdy sygnał impulsowy (CLK) to ciąg regularnych impulsów. Większość sterowników krokowych pracuje na sygnałach impulsowych (CLK/PUL), ale niektóre starsze modele mogą wymagać PWM — sprawdź specyfikację sterownika.
• Czy wymaga zasilania?
  Tak, moduł wymaga zasilania (zazwyczaj 5V lub 12V w zależności od wersji). Zasilanie powinno pochodzić z tego samego źródła co sterownik silnika, aby uniknąć problemów z synchronizacją sygnałów.

Specyfikacja techniczna

• Model: MKS OSC V1.0
• Funkcja: Kontroler sterowania silnikami krokowymi z regulacją ręczną
• Metoda sterowania: Potencjometr obrotowy (regulacja prędkości i kierunku)
• Typ sygnału wyjściowego: PWM lub impulsowy (CLK)
• Zakresy częstotliwości: niska 5,4 kHz – 160 kHz, średnia 540 Hz – 16,6 kHz, wysoka 80 Hz – 2,4 kHz
• Linie sterujące: EN (Enable/ENA), PUL (Pulse/PULS/CLK), DIR (Direction/CW/CWW)
• Obsługiwane logiki: wspólna anoda (common anode), wspólna katoda (common cathode)
• Interfejs: Płytka drukowana z wyprowadzeniami do podłączenia
• Przeznaczenie: Pośrednik między źródłem sygnału a sterownikiem silnika krokowego

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
