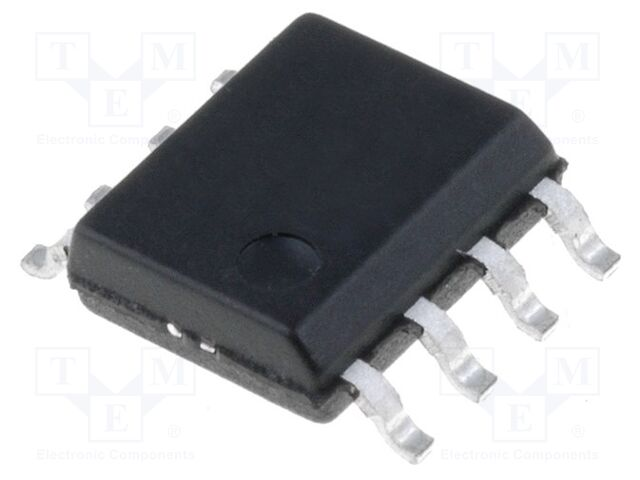

Kontroler PWM FAN6300AMYC quasi-rezonansowy

Kontroler PWM quasi-rezonansowy FAN6300AMYC

FAN6300AMYC to wysoce zintegrowany układ sterujący pracą przełączników mocy w zasilaczach impulsowych, konwerterach napięcia i urządzeniach zasilających wymagających precyzyjnej regulacji. Technologia quasi-rezonansowa (QR) pozwala na pracę przy częstotliwościach zbliżonych do punktu naturalnego rezonansu obwodu, co skutkuje znacznym zmniejszeniem strat energii i ciepła generowanego podczas przełączania.

Układ steruje przebiegiem prądu pierwszego transformatora, automatycznie dostosowując moment załączenia tranzystora mocy do warunków pracy. Dzięki temu osiąga się lepszą sprawność energetyczną niż w tradycyjnych kontrolerach PWM pracujących przy stałej częstotliwości. Jest szczególnie przydatny w zasilaczach o średniej i wyższej mocy, gdzie straty na przełączaniu stanowią znaczący procent całkowitej mocy.

Architektura wewnętrzna zawiera wiele funkcji ochronnych — ogranicznik prądu, detekcję uszkodzenia transformatora, kompensację temperatury i filtry szumów elektromagnetycznych. Dzięki temu kontroler pracuje niezawodnie w różnych warunkach termicznych i elektrycznych, od prostych ładowarek USB po profesjonalne zasilacze przemysłowe.

Przykłady zastosowań

FAN6300AMYC stosuje się w:

• Zasilaczach impulsowych do urządzeń biurowych i telekomunikacyjnych (12V, 24V, 48V)
• Konwerterach DC-DC o mocy od 50W do kilkusetów watów
• Zasilaczach do paneli solarnych i systemów magazynowania energii
• Ładowarkach szybkich dla urządzeń przenośnych i pojazdów elektrycznych
• Stabilizatorach napięcia i falownikach zasilających urządzenia wrażliwe na fluktuacje

Dla kogo?

FAN6300AMYC przeznaczony jest dla inżynierów, projektantów elektroniki i producentów zasilaczy, którzy chcą podnieść sprawność urządzeń i zmniejszyć zużycie energii. Wymaga wiedzy z zakresu elektroniki mocy, projektowania transformatorów i obwodów sprzęgających. Nie jest to produkt dla hobbyistów bez doświadczenia — wymaga prawidłowego projektowania układu drukowanego i doboru komponentów zewnętrznych.

Specyfikacja techniczna

• Typ: Quasi-rezonansowy kontroler PWM (QR PWM)
• Numer katalogowy: FAN6300AMYC
• Producent: Fairchild Semiconductor (onsemi)
• Topologie wspierane: Forward, Flyback, Half-Bridge
• Funkcje: Dynamiczne sterowanie przełączaniem, detekcja uszkodzenia transformatora, ogranicznik prądu, kompensacja temperatury, filtracja EMI
• Zastosowanie: Zasilacze impulsowe, konwertery napięcia, ładowarki, regulatory

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
