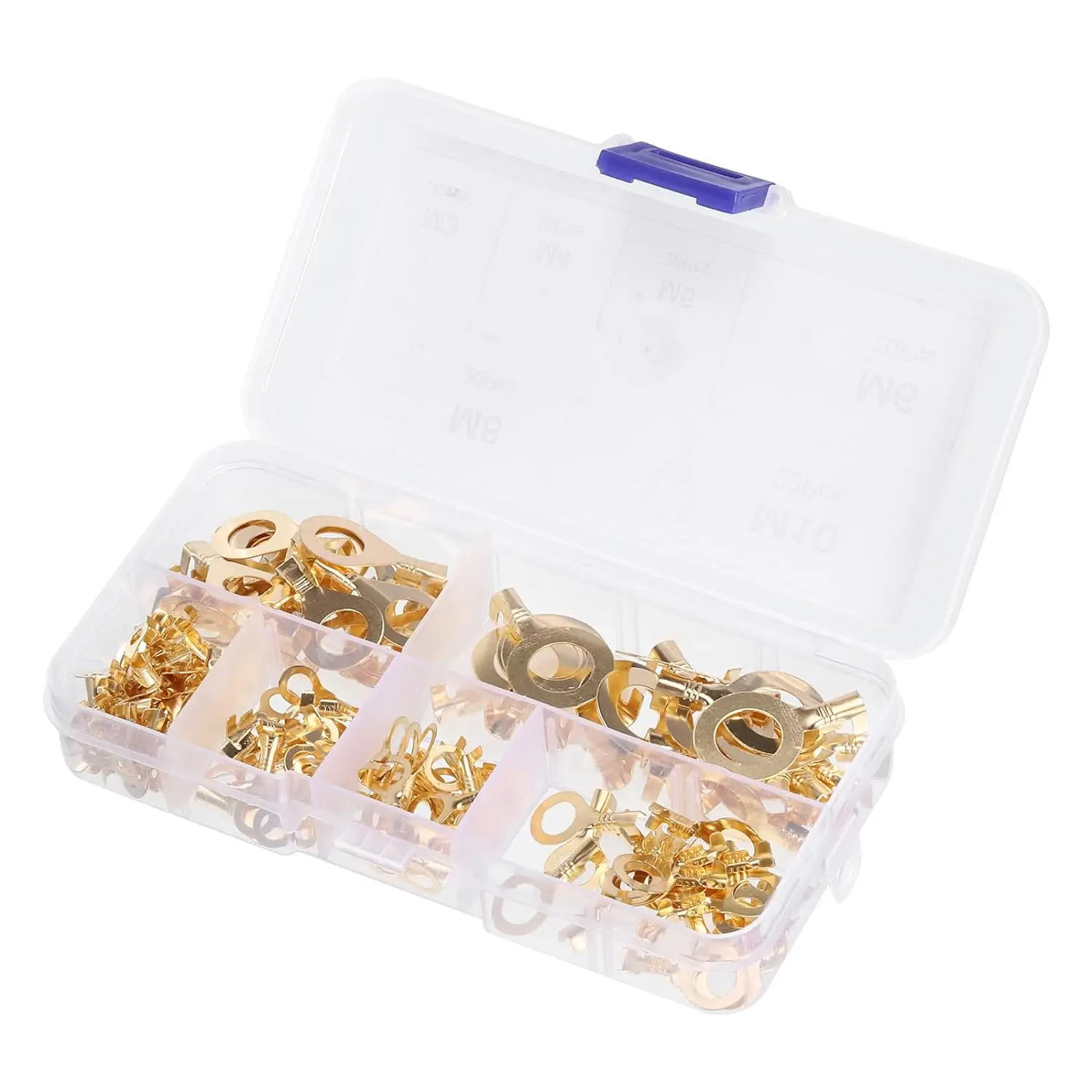

Końcówki oczkowe miedziane M3-M10 150 szt., 8 rodzajów

Miedziane końcówki oczkowe do połączeń przewodów pod śrubę

Końcówki oczkowe miedziane M3-M10 pozwalają zakończyć przewód oczkiem mocowanym pod śrubą, zamiast przykręcać bezpośrednio odsłonięte żyły. Zestaw 150 sztuk przyda się elektrykom, serwisantom i majsterkowiczom wykonującym instalacje elektryczne, okablowanie samochodowe, połączenia w panelach oraz przemysłowych układach sterowania. Końcówki można stosować przy blokach zaciskowych, przełącznikach i innych urządzeniach wyposażonych w odpowiednie przyłącza śrubowe. Przy przewodach wielodrutowych prawidłowo wykonany zacisk pomaga utrzymać żyły razem i ograniczyć ich rozchodzenie się. Przed montażem dobierz końcówkę zarówno do przewodu, jak i śruby mocującej — samo oznaczenie M3-M10 nie określa obsługiwanego przekroju przewodu. Pracuj przy odłączonym zasilaniu: usuń izolację na długości odpowiadającej części zaciskowej, umieść w niej żyły i użyj zaciskarki odpowiedniej do końcówek oczkowych. Następnie sprawdź osadzenie przewodu, stan izolacji oraz poprawność połączenia elektrycznego. W miejscach narażonych na drgania szczególnie ważne są prawidłowe zaciśnięcie i zabezpieczenie mocowania śrubowego; sama końcówka nie gwarantuje odporności całego połączenia na wibracje.

Specyfikacja techniczna

• Typ: końcówki kablowe oczkowe, zaciskane na przewodzie.
• Materiał: miedź.
• Łączna zawartość: 150 sztuk.
• Zakres oznaczeń: M3-M10.
• M3: 50 sztuk.
• M4: 20 sztuk.
• M5: 20 sztuk.
• M6: 20 sztuk.
• M8: 20 sztuk.
• M10: 20 sztuk.
• Wymiary podane dla zestawu: 15 × 6 × 3 mm; 16 × 7 × 4 mm; 17 × 8 × 5 mm; 20 × 10 × 6 mm; 25,5 × 14 × 8 mm; 28 × 17,5 × 10 mm. Dane nie określają jednoznacznie przyporządkowania wymiarów do oznaczeń M.
• Liczba rodzajów — rozbieżność w danych: nazwa produktu wskazuje 8 rodzajów, natomiast szczegółowa lista zawartości wymienia 6 rozmiarów. Podane ilości sumują się do 150 sztuk.
• Przekroje obsługiwanych przewodów: nie podano — należy zweryfikować przed doborem końcówki.

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
