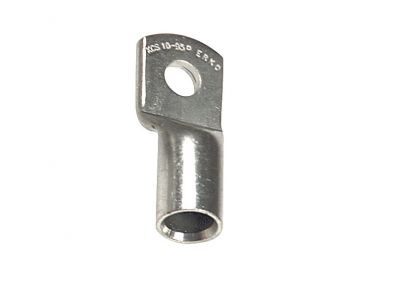

Końcówka oczkowa miedziana Cu KCS 10-50 rurowa cynowana

Końcówka oczkowa miedziana do przewodów 50 mm²

Końcówka oczkowa KCS 10-50 to element łączący stosowany w instalacjach elektrycznych średniego napięcia. Łączy przewód wielożyłowy o przekroju 50 mm² z urządzeniami wyposażonymi w gwint metryczny M10 — szyny zbiorcze, zaciski montażowe, złącza w rozdzielnicach i tablicach rozdzielczych. Wykonana z miedzi o najwyższej czystości, co gwarantuje najniższy opór przejścia i brak strat energii na styku.

Materiał miedziany zapewnia elastyczność i wytrzymałość mechaniczną, a powłoka cynkowa chroni przed korozją w warunkach wilgotności i zmiennych temperatur. Konstrukcja bez kołnierza zmniejsza wymiary zabudowy, co jest ważne w ciasnych rozdzielnicach. Rozmiar oczka (dla gwintu M10) jest standaryzowany zgodnie z normami elektroinstalacyjnymi, zapewniając uniwersalną kompatybilność z urządzeniami przemysłowymi.

Końcówka jest przeznaczona do przewodów wielożyłowych — miedź łatwo przylega do poszczególnych żył, rozdzielając obciążenie równomiernie i zmniejszając ryzyko przerwania. Prosty kształt (bez zagięcia) ułatwia montaż w miejscach ograniczonej przestrzeni, a brak otworu kontrolnego upraszcza produkcję bez utraty funkcjonalności.

Zastosowania

Końcówka oczkowa KCS 10-50 sprawdza się w każdej instalacji elektrycznej wymagającej trwałego połączenia przewodu z urządzeniem gwintowanym. Typowe zastosowania to:

• Połączenia przewodów zasilających w rozdzielnicach i tablicach rozdzielczych
• Zaciski szyn zbiorczych w rozdzielach i urządzeniach zasilających
• Połączenia uziemiające i ochronne w instalacjach TN-C-S i TN-S
• Elementy łączące w przemysłowych systemach zasilania 400V
• Montaż w urządzeniach przełączających, rozłącznikach i wyłącznikach

Dla kogo?

Końcówka jest przeznaczona dla elektryków zawodowych, instalatorów systemów elektrycznych i serwisantów przystosowujących starsze instalacje do nowych urządzeń. Wymaga podstawowej wiedzy o bezpiecznym obchodzeniu z częściami pod napięciem — zamontowanie końcówki to praca dla osoby z doświadczeniem. Hobbyści zajmujący się elektroniką lub elektryką mogą używać tego elementu pod warunkiem przestrzegania przepisów bezpieczeństwa i wyłączenia urządzenia przed montażem.

Specyfikacja techniczna

• Materiał: Miedź
• Powłoka ochronna: Cynowanie
• Kształt końcówki: Oczkowe
• Kąt połączenia: Prosty (bez zagięcia)
• Rozmiar gwintu metrycznego: M10
• Przekrój przewodu: 50 mm²
• Rodzaj przewodu: Wielożyłowy
• Otwór kontrolny: Nie
• Izolacja: Nie (końcówka metalowa, bez tulejki izolacyjnej)
• Kołnierz: Nie (model bez kołnierza)

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
