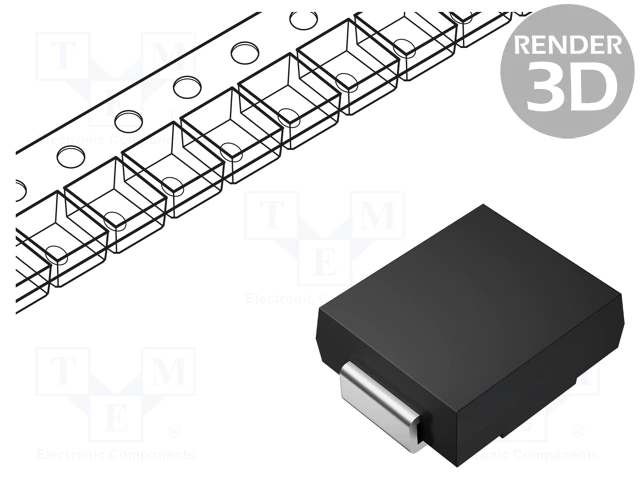

Dioda TVS SMCJ440A 1,5kW 517,5V 2,1A jednokierunkowa

Dioda TVS do ochrony przed przepięciami

Dioda SMCJ440A to jednokierunkowy element ochronny (TVS – Transient Voltage Suppressor) przeznaczony do eliminacji niechcianych impulsów napięciowych w obwodach elektrycznych. Jej zadaniem jest szybkie pochłonięcie energii przepięcia, zanim zdąży ono uszkodzić wrażliwe komponenty elektroniczne. Działa na zasadzie przejścia w stan przewodzenia w momencie przekroczenia napięcia przebicia, tłumiąc tym samym szkodliwy impuls.

Parametry tej diody – napięcie przebicia 517,5 V i moc rozpraszana do 1,5 kW – predestynują ją do zastosowań w systemach zasilających wysokonapięciowe urządzenia przemysłowe. Maksymalny prąd impulsowy 2,1 A oznacza, że potrafi obsługiwać szybkie przejściowe przepięcia bez utraty funkcjonalności. Struktura jednokierunkowa gwarantuje asymetryczną ochronę – dioda pracuje w jednym kierunku przepływu prądu, co jest charakterystyczne dla większości aplikacji w urządzeniach zasilanych prądem stałym.

Ochrona przed przepięciami jest szczególnie ważna w instalacjach elektrycznych narażonych na udary piorunów, przełączanie dużych obciążeń indukcyjnych (silniki, transformatory) czy problemy w sieci zasilającej. Dioda SMCJ440A minimalizuje ryzyko zniszczenia drogich urządzeń i wydłuża ich żywotność.

Przykłady zastosowań

• Ochrona zasilaczy impulsowych przed przepięciami w sieci elektrycznej
• Eliminacja pików napięcia w obwodach sterowniczych urządzeń przemysłowych
• Zabezpieczenie wejść zasilających kontrolerów i sterowników PLC
• Ochrona systemów telekomunikacyjnych przed przepięciami indukowanymi

Dla kogo?

Dioda SMCJ440A jest przeznaczona dla elektryków, serwisantów urządzeń przemysłowych i konstruktorów systemów zasilających. Wymaga wiedzy technicznej – montaż powinien być przeprowadzony przez osobę rozumiejącą schemat elektryczny i zasady ochrony obwodów. Nie jest to element dla początkujących hobbystów pracujących z niskim napięciem (poniżej 12 V).

Specyfikacja techniczna

• Typ: Dioda TVS (Transient Voltage Suppressor)
• Model: SMCJ440A
• Struktura: Jednokierunkowa
• Napięcie wsteczne (maksymalne): 440 V
• Napięcie przebicia: 517,5 V
• Moc rozpraszana w impulsie (maksymalna): 1,5 kW
• Prąd w impulsie (maksymalny): 2,1 A

Produkt został wprowadzony do obrotu przed 13 grudnia 2024. Spełnia dotychczasowe ogólne wymagania bezpieczeństwa. Jest zgodny z dyrektywą 2001/95/W.
