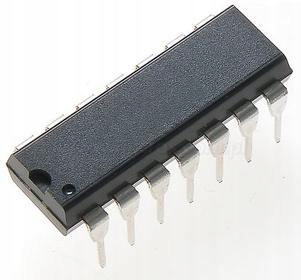

UCY7495 4-bitowy rejestr przesuwny

Dostępność: na wyczerpaniu

Dostawa: sprawdź formy dostawy

Cena: 4,50 zł

Cena regularna:

4.50

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: -

Kod produktu: 3752

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Układ 7495 zawiera 4-bitowy dwukierunkowy rejestr przesuwający z równoległymi wejściami i wyjściami (ang. 4-bit 4-bit Bidirectional Parallel Shift Register). Rejestr posiada cztery wejścia danych A, B, C i D, cztery wyjścia Q_A, Q_B, Q_C, Q_D, wejście sterujące trybem pracy MODE, wejście zegarowe przesuwania w prawo CLK1 , wejście zegarowe przesuwania w lewo CLK2 oraz wejście szeregowe SER. Rejestr pracuje w trzech trybach:

Równoległe wpisanie danych. Na wejściach A, B, C, D umieszczamy informację do wpisania, po czym ustawiamy wejście MODE w stan wysoki 1. Informacja zostaje zapisana w odpowiednich bitach rejestru i pojawia się na wyjściach Q po ujemnym zboczu sygnału CLK2. Podczas wpisywania danych równoległych wejście SER jest zablokowane.
Przesuw w prawo (od Q_A do Q_D). Gdy sygnał MODE ma wartość 0, to przy ujemnym zboczu CLK1 dane w rejestrze zostają przesunięte o jeden bit w prawo. Na pozycji Q_A pojawia się bit z wejścia SER.
Przesuw w lewo (od Q_D do Q_A). Gdy sygnał MODE ma wartość 1, to przy ujemnym zboczu CLK2 dane w rejestrze zostają przesunięte o jeden bit w lewo. Na pozycji Q_D pojawia się bit z wejścia D.
