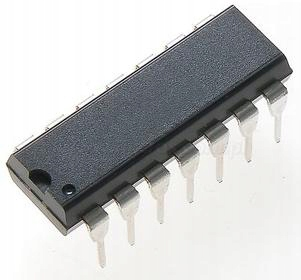

UCY7492 4-bitowy licznik dwunastkowy

Dostępność: na wyczerpaniu

Dostawa: sprawdź formy dostawy

Cena: 3,50 zł

Cena regularna:

3.50

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: -

Kod produktu: 3754

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Układ 7492 zawiera 4-bitowy licznik dwunastkowy (ang. Divide-by-twelve Binary Counter). Licznik wewnętrznie składa się z dwóch modułów liczących odpowiednio do 2 i do 6. Wejście zegarowe A dotyczy modułu liczącego do 2, wejście zegarowe B dotyczy modułu liczącego do 6. Wynik z modułu 2 pojawia się na wyjściu Q_A, wynik z modułu 6 pojawia się na pozostałych wyjściach Q_B, Q_C i Q_D. Zliczanie odbywa się przy opadającym zboczu sygnału zegarowego. Dodatkowo licznik posiada dwa wejścia zerujące R₀₍₁₎ i R₀₍₂₎ (stan wysoki na obu tych wejściach powoduje wyzerowanie licznika). Licznik z modułem 6 składa się z zespołu liczącego z modułem 3, do którego podłączone jest wejście B. Wynik zliczania pojawia się na wyjściach Q_B i Q_C. Następnie wyjście Q_C jest wewnętrznie połączone z przerzutnikiem zliczającym z modułem 2. Wynik pojawia się na wyjściu Q_D. W efekcie licznik z modułem 6 liczy w kodzie 321.
